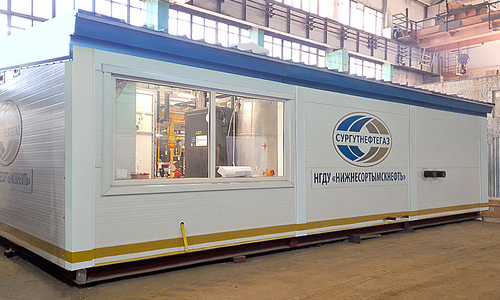

Котельная предназначена для теплоснабжения производственных объектов площадки нефтяного месторождения, расположенного в Ханты-Мансийском автономном округе.

БМК работает в автоматическом режиме без постоянного присутствия обслуживающего персонала. Рассчитана на работу при внешней температуре -43 ºС
Количество блок-модулей - 3 шт.

Автоматизированная станция маслонагревательная (АСМ) предназначена для подачи разогретого термического масла и обеспечения тепловой энергией производственных нужд цеха по ремонту насосно-компрессорных труб базы производственного предприятия в Ханты-Мансийском автономном округе.

Станция является блочным изделием полной заводской готовности. Представляет собой металлический каркас, поделенный на блоки, с ограждающими конструкциями из сэндвич панелей. АСМ оснащается системами электрического отопления и вентиляции, электроснабжения и электроосвещения, пожарной сигнализацией, а также системами автоматизации, необходимыми для управления оборудованием станции.  В качестве теплоносителя используется масло-теплоноситель АМТ-300. Технологическая схема предусматривает нагрев и подачу термического масла на нужды производственного объекта по тепловому графику 65-160ºC.

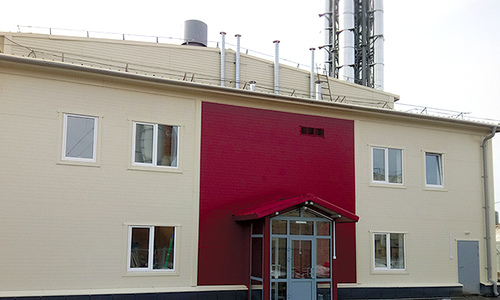

Котельная предназначена для выработки тепловой энергии для обеспечения теплом и горячей водой административно-бытового комплекса в районе КПП-3 по адресу: г. Ухта, ул. Заводская, в автоматизированном режиме без постоянного присутствия обслуживающего персонала.

Стационарная котельная предназначена для выработки тепла на нужды отопления, вентиляции, горячего водоснабжения и технологии производства Новосибирского производственного предприятия.

Котельная предназначена для теплоснабжения и горячего водоснабжения объектов санатория «Лермонтово» оздоровительного треста «Сургут» и отопления жилых домов села Лермонтово Туапсинского района Краснодарского края.

Блочно модульная котельная полностью автоматизирована, работает без постоянного присутствия обслуживающего персонала, с выводом информации о состоянии систем на диспетчерский пульт. Количество блок-модулей - 5 шт.

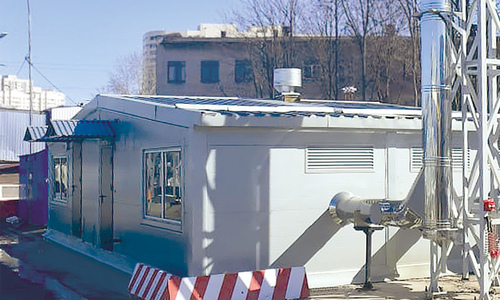

info@termovolt.com ]]> https://termovolt.com/portfolio/korf-15-mvt Mon, 08 Apr 2024 11:36:00 +0300

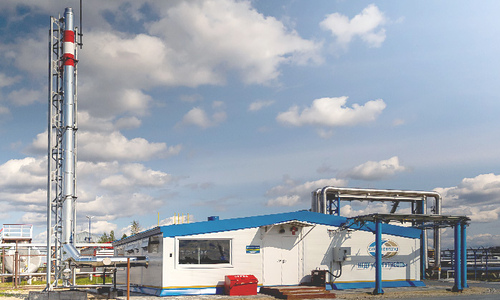

Котельная предназначена для теплоснабжения и горячего водоснабжения производственно-складских зданий с АБК.

Модульная котельная полностью автоматизирована, работает без постоянного присутствия обслуживающего персонала, с выводом информации о состоянии систем на диспетчерский пульт. Количество блок-модулей - 2 шт.

info@termovolt.com ]]> https://termovolt.com/portfolio/ask-klin-25-mvt Wed, 25 Oct 2023 8:43:00 +0300

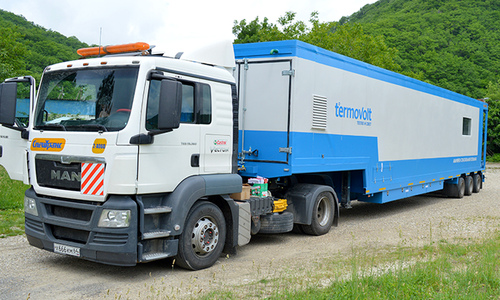

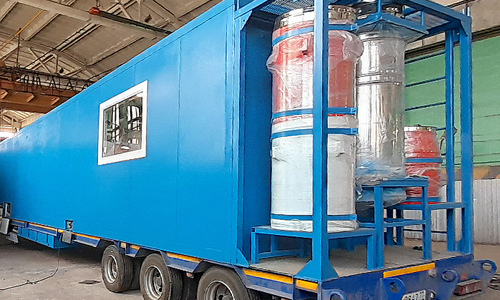

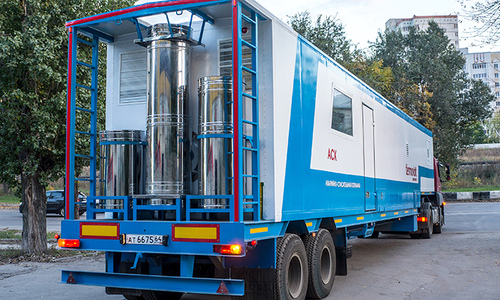

Аварийно-спасательный комплекс (АСК) представляет собой один из видов передвижной котельной. Это блок-модульная котельная на автомобильном полуприцепе, предназначенная для быстрой ликвидации аварий на предприятиях, котельных и тепловых сетях. В составе комплекса имеется все необходимое оборудование и инструментарий для выполнения работ по устранению аварийной ситуации. Комплекс автономен, не требует внешнего подключения к электросетям, быстро развертывается в рабочее положение, имеет быстроразъемные соединения, гибкие шланги для тепловой сети, которые экономят время на экстренное подключение. Котельная имеет собственное топливохранилище объемом 12 м³ (отдельный утепленный прицеп-контейнер на шасси).
Установленный в АСК дизельгенератор оснащен предпусковым подогревателем, что обеспечивает его запуск в сильные морозы.
Котельная двухконтурная, котловой контур заправлен антифризом ANTIFROGEN N, который не позволит «разморозиться» системе при ее хранении и увеличивает срок ее эксплуатации.

Котельная предназначена для теплоснабжения систем отопления, вентиляции и горячего водоснабжения, а также технологического пароснабжения производственных помещений Производства пищевого заготовочного Фабрика-кухня, расположенного в Московской области, Дмитровский р-н, с/пос. Костинское, дер. Гришино.

Котельная обеспечивает отопление, горячее водоснабжение и технологическое пароснабжение производства для АО «Уфимское агрегатное производственное объединение», являющегося ведущим предприятием авиационной промышленности.
Котельная полностью автоматизирована, работает без постоянного присутствия обслуживающего персонала, с выводом информации о состоянии систем на диспетчерский пульт.

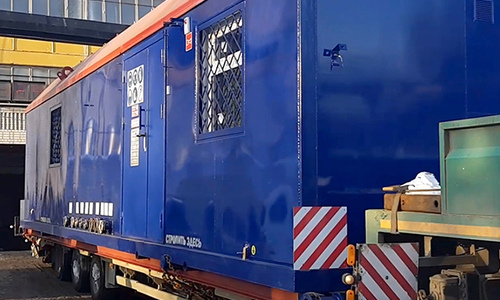

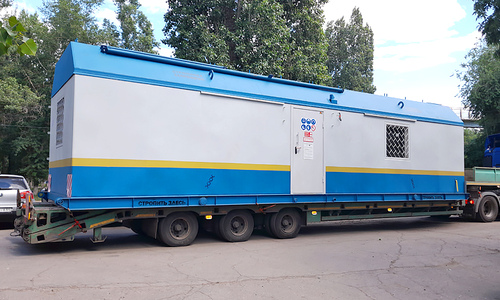

Котельные предназначены для подачи пара на технологические нужды буровых установок и площадок добычи нефти. Также они предназначены для работы в сильные морозы до -52 град.
Каждая котельная состоит из трех блок-модулей.
Предусмотрена их транспортировка как автомобильным или ж/д транспортом, так и волоком.
Конструкция блоков, технологических трубопроводов и систем электроснабжения позволяют в кратчайшие сроки и неоднократно переводить котельную из «походного» транспортировочного положения в рабочее и обратно.
В качестве основного источника топлива используется сырая нефть, добываемая на месторождении. Внешних сетей подачи топлива от сторонних источников не требуется.

Котельная предназначена для отопления и горячего водоснабжения коммунальных потребителей пос. Энергетиков МО Троицкий Челябинской области

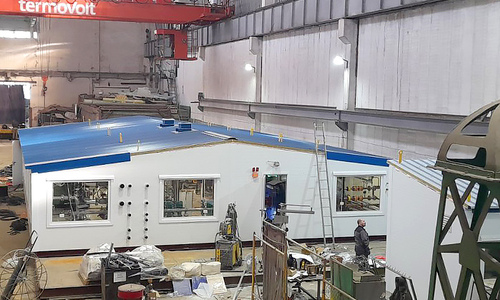

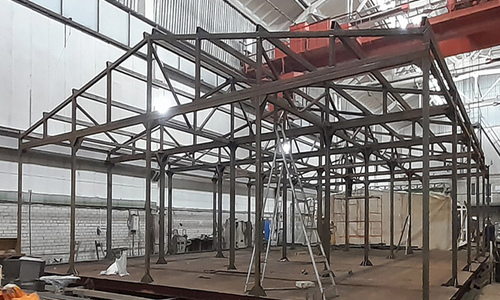

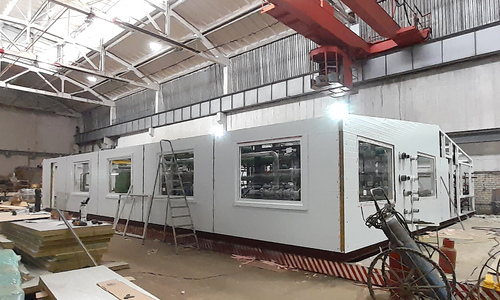

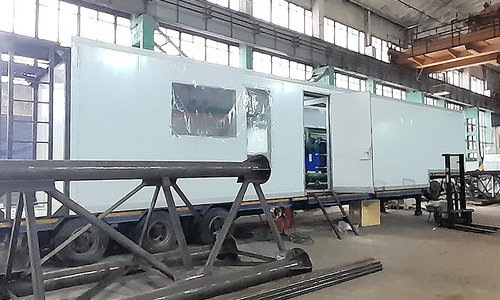

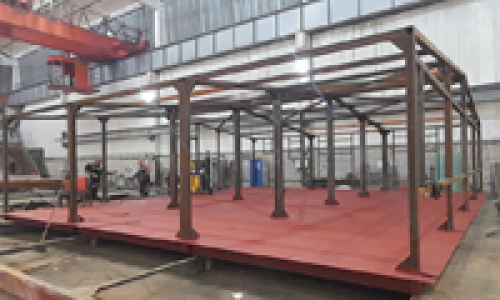

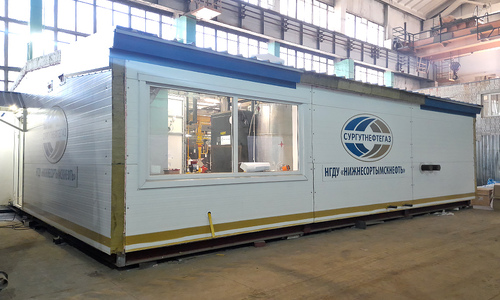

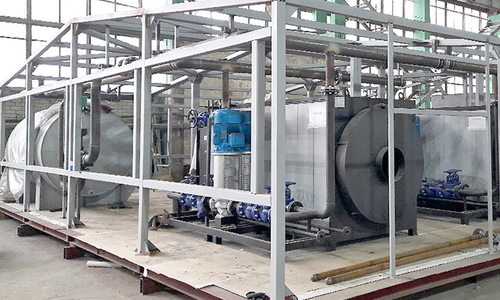

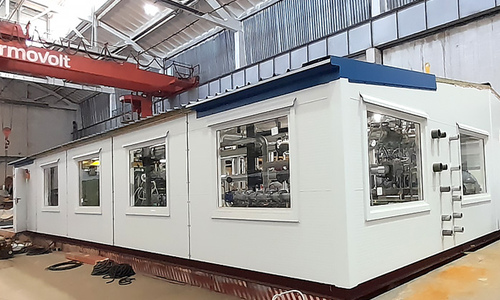

Работы на стапелях цеха завершены, оборудование установлено, внутренние тепловые сети и автоматика смонтированы и подключены. Работа станции и оборудования проверена. Блок-модули разъединены, упакованы и отправлены на место монтажа.
Маслонагревательная станция предназначена для подачи разогретого термического масла на технологические нужды установки подготовки попутных и использованных вод нефтяного месторождения в ХМАО, Югра.

Технические характеристики автоматизированной станции маслонагревательной (АСМ):
Тип: блочно-модульная
Тепловая мощность: 2 МВт.
Источник топлива: попутный нефятной газ.
Габариты здания стации (длина/глубина/высота): 10,3х9,9х3,4 м.
Количество блок-модулей: 3
Вид работ: проектирование, изготовление, монтаж, пуско-наладочные работы

Котельная предназначена для теплоснабжения производственных объектов площадки станции нефтенасосной дожимной с УПСВ НГДУ "Нижнесортымскнефть" и административно-бытового корпуса ГТЭС-1 на Мурьяунском нефтяном месторождении в Ханты-Мансийском автономном округе - Югра.

Котельная предназначена для теплоснабжения нефтепромысловых объектов НГДУ «Сургутнефть», расположенных в районе ДНС Демьянского нефтяного месторождения в Тюменской области.

Котельная предназначена для отопления, вентиляции, горячего водоснабжения объектов "Ленинградского областного центра медицинской реабилитации".

Котельные предназначены для подачи пара на технологические нужды буровых установок и площадок добычи нефти. Они технически подготовлены для работы в сильные морозы до -52 град.
Конструкцией блоков предусмотрена их транспортировка как автомобильным или ж/д транспортом, так и волоком. Конструкция блоков, технологических трубопроводов и систем электроснабжения позволяют в кратчайшие сроки и неоднократно переводить котельные из «походного» транспортировочного положения в рабочее и обратно.
В качестве основного источника топлива используется нефть, добываемая на месторождении. Внешних сетей подачи топлива от сторонних источников не требуется.

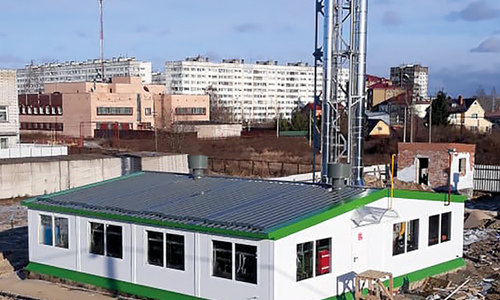

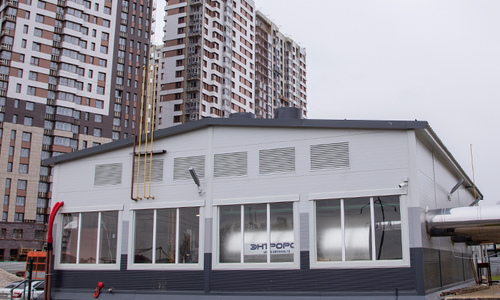

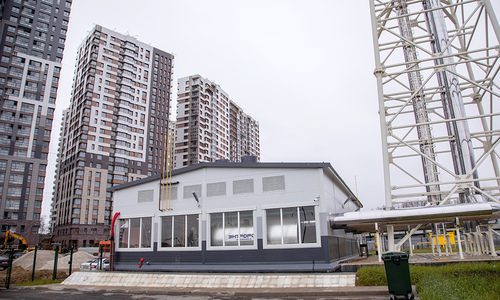

Котельная предназначена для теплоснабжения жилого комплекса "Просторная долина", расположенного в г. Одинцово Московской области.

Котельная предназначенная для выработки тепла на нужды отопления и горячего водоснабжения ГКУЗ МО "Пушкинская поликлиника микрорайона Клязьма".
Котельная работает в автоматическом режиме, без постоянного присутствия обслуживающего персонала, с удаленной диспетчеризацией посредством SMS – оповещений об аварийных ситуациях с помощью GSM-модема. Температурный график системы отопления меняется в зависимости от температуры наружного воздуха при качественном регулировании с помощью трехходового регулирующего клапана.

После выполнения работ по проектированию, изготовлению, монтажу, подключению к внешним сетям и окончания ПНР была сдана заказчику блочно-модульная котельная, предназначенная для теплоснабжения нового ЖК Квартал «Семейный», возводимого в рамках масштабного проекта «Одинград» в г. Одинцово Московской области. Застройщик — ГК «Инград».

Технические характеристики котельной:
Тип: блочно-модульная котельная
Тепловая мощность: 16,2 МВт
Основное топливо: природный газ
Аварийное топливо: дизельное
Основное оборудование: три водогрейных котла ТТ100 5400 кВт производства «Энтророс», две газовые горелки R520A M-.PR.S.RU.Y.8.50.EA Cib Unigas, одна комбинированная горелка (газ, дизель) HR520A MG.PR.S.RU.A.8.50.EC Cib Unigas.
Температурный режим: 110/90 ºC
Вид работ: проектирование, изготовление, монтаж, пуско-наладочные работы

Котельная предназначена для обеспечения технологических нужд в паре производственной базы треста "Сургутремстрой" ПАО "Сургутнефтегаз", расположенной в г. Сургут, ул. Заячий остров

Тип: встроенная водогрейная котельная
Тепловая мощность: 0,19 МВт
Основное топливо: природный газ
Аварийное топливо: нет
Основное оборудование: два водогрейных котла Vitodens 200-W тепловой мощностью 114 кВт каждый производства «Viessmann» (Германия) со встроенными газовыми горелками
Температурный график: 80/60 ºC
Вид работ: проектирование, изготовление, строительно-монтажные, пуско-наладочные работы, сдача в эксплуатацию
Дата начала/окончания работ: сентябрь — ноябрь 2018 г.

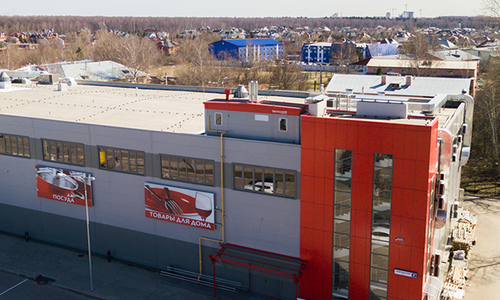

Котельная предназначена для теплоснабжения торгового центра «Фреш-Маркет» по адресу: Московская область, г. Люберцы, ул. Митрофанова, д. 1.

На выходе из котельной предусмотрено три контура:

Контур №1 - отопление

Контур №2 - вентиляция

Контур №3 - тепловые завесы

Котельная предназначена для теплоснабжения систем отопления и горячего водоснабжения второй очереди клинического госпиталя «Лапино» в Одинцовском районе Московской области.

Тип: блочно-модульная котельная
Тепловая мощность: 2 МВт
Основное топливо:природный газ
Аварийное топливо: нет
Основное оборудование: два водогрейных котла ТТ150 тепловой мощностью 1000 кВт каждый производства «Энтророс» с газовыми горелками P71 Cib Unigas
Температурный график: 145/105 ºC
Вид работ: проектирование, изготовление, пуско-наладочные работы
Дата начала/окончания работ: февраль - сентябрь 2019 г.

Модульная водогрейная котельная предназначена для обеспечения технологических процессов производства Каменск-Уральского литейного завода.

Тип: передвижная котельная на шасси
Тепловая мощность: 1,2 МВт
Основное топливо: дизельное топливо
Аварийное топливо: нет
Температурный режим: 95/70 ºC
Вид работ: проектирование, изготовление, пуско-наладочные работы
Основное оборудование:один водогрейный котел BuderusLogano SK755-1200 с дизельной горелкой производства Ecoflam MAIOR P 150 AB TL
Дата начала/окончания работ: февраль - ноябрь 2016 г.

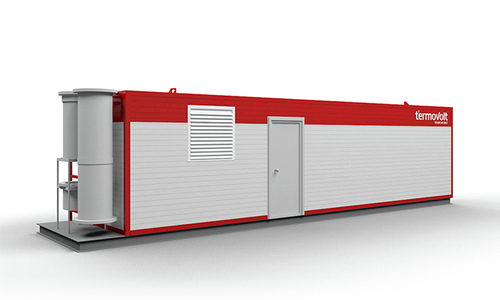

Аварийно-спасательный комплекс (АСК) представляет собой специализированное транспортное средство для выработки тепловой энергии мощностью до 1,2 МВт и выработки электроэнергии мощностью до 34 кВт. Предназначен для быстрой ликвидации аварий на предприятиях, котельных и тепловых сетях. В составе комплекса имеется все необходимое оборудование и инструментарий для выполнения работ по устранению аварийной ситуации. Комплекс автономен, не требует внешнего подключения к электросетям, быстро развертывается в рабочее положение, имеет быстросъемные соединения, гибкие шланги для тепловой сети, которые экономят время на экстренное подключение. АСК состоит из одного блок-модуля на рессорной автомобильной подвеске, предусматривает производство тепловой энергии в виде горячей воды тепловых сетей по графику 95/70 ^oС. Оснащен предпусковым подогревателем Webasto, что обеспечивает его запуск в сильные морозы.

Котельная двухконтурная, котловой контур заправлен антифризом ANTIFROGEN N, который не позволит «разморозиться» системе при ее хранении и увеличивает срок ее эксплуатации.

Тип: когенерационная теплоэлектростанция
Электрическая мощность: 7,6 МВт
Тепловая мощность: 7,8 МВт
Вид работ: проектирование, строительство, монтаж, пуско-наладочные работы
Дата начала/окончания работ: июнь – август 2011 г.

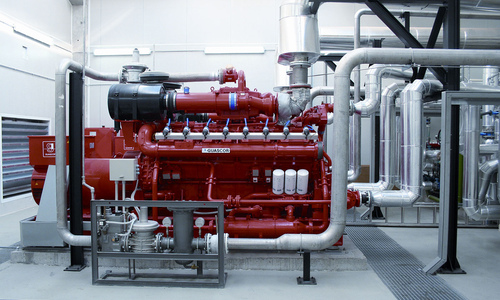

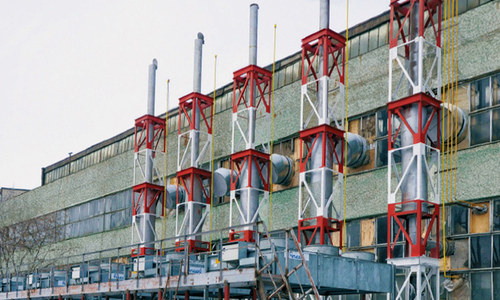

ООО «Термовольт» ввело в эксплуатацию когенерационную ТЭС на базе пяти ГПУ QSV91G Cummins общей электрической мощностью 7,6 МВт и тепловой мощностью 7,8 МВт на Гайском заводе по обработке цветных металлов (ООО «ГЗОЦМ») в Оренбургской области.

Было осуществлено как проектирование, так и строительство ТЭС.

Разработка проектно-изыскательной документации, с прохождением экспертизы, составила 6 месяцев и велась параллельно с поставкой основного оборудования и строительно-монтажными работами. Все работы «под ключ» были выполнены за 9 месяцев с момента подписания контракта.

ТЭС встроена в уже существующий цех и предназначена для обеспечения собственных нужд завода и сторонних потребителей.

Режим работы установки - в параллели с существующей энергосистемой. Установка синхронизирована с внешней сетью, что дает возможность заводу реализовывать избыточную электроэнергию в городскую энергосистему, одновременно используя внешнюю сеть как резервный источник питания.

Система утилизации тепла ТЭС предусматривает отпуск тепла потребителям. В качестве источника обеспечения пиковой нагрузки предусмотрено использование существующих блочно-модульных котельных.

Установка теплоэлектростанции позволила увеличить мощность завода и расширить ассортимент изготавливаемой продукции. Ежегодная экономия на энергоносителях за счет ввода собственной ТЭС измеряется десятками миллионов рублей.

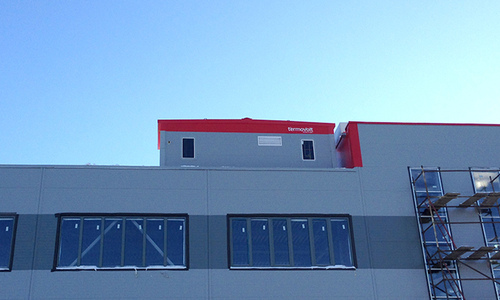

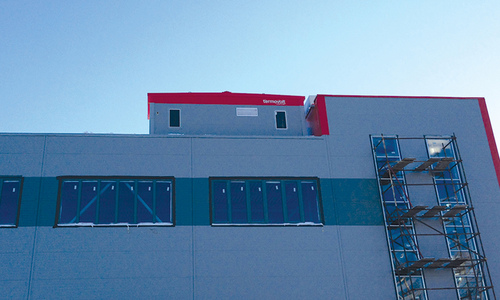

Тип: крышная модульная котельная
Тепловая мощность: 0,28 МВт
Основное топливо: природный газ
Аварийное топливо: нет
Температурный режим: 80/60 ºC
Вид работ: проектирование, экспертиза, изготовление, монтажные, пуско-наладочные работы, авторский надзор
Основное оборудование: два водогрейных котла ALPHA M140 производства Alphatherm с газовыми горелками Gamma GAS X3/CE
Дата начала/окончания работ: 2016 - 2017 г.г.

Модульная водогрейная котельная предназначена для теплоснабжения и горячего водоснабжения торгово-офисного центра по адресу: Московская область, Мытищенский р-н, Сгонниковский с.о. пос. Вешки.

Блочно-модульная котельная предназначена для использования в качестве основного источника теплоснабжения социальной сферы и жилого фонда, отапливаемого ранее котельными МУП «Куменские тепловые сети» №1, №2, №6 и ОАО «Комунэнерго» №1, №2, №3.

Котельная полностью автоматизирована, работает без постоянного присутствия обслуживающего персонала, с выводом информации о состоянии систем на диспетчерский пульт.
Конструкция состоит из трех автономных отопительных модулей, каждый из которых представляет собой полностью укомплектованную котельную полной заводской готовности, автономные отопительные модули соединены наружным коллектором.
Полная автономность модулей необходима, т.к. конструкцией котельной предусмотрена возможность отсоединения любого из двух блоков мощностью 4 МВт или одного модуля мощностью 6 МВт с сохранением автономной работоспособности каждого.
Из тепловой сети вода поступает с температурой 70 °С и через наружный коллектор распределяется по автономным отопительным модулям, где нагревается в котлах до температуры 95 °С, собирается наружным подающим коллектором и подается в тепловую сеть. Потребители подключены к тепловым сетям котельной через центральные тепловые пункты (ЦТП) по независимой двухтрубной схеме. Температурный график от ЦТП до потребителей 80/60 °С.

Кроме стандартного комплекса работ от проектирования котельной до ее монтажа и пуско-наладочных работ, нашей компанией были осуществлены предпроектные работы.
Они включали в себя:
- инженерные изыскания;
- разработку проектно-сметной, рабочей и исполнительной документации (система электро-снабжения, система водоснабжения и водоотведения, тепловые сети, сети связи, система газоснабжения, технологические решения, проект организации строительства);
- согласование проектной документации и получение положительного заключения экспертизы;
- получение разрешения на ввод объекта в эксплуатацию).

Было произведено благоустройство, озеленение и ограждение прилегающей территории.

Котельная предназначена для теплоснабжения систем отопления и горячего водоснабжения жилых и общественных зданий пгт Мурыгино Юрьянского района Кировской области.
Котельная полностью автоматизирована, работает без постоянного присутствия обслуживающего персонала, с выводом информации о состоянии систем на диспетчерский пульт
Состоит из шести блок-модулей, включая топливохранилище

Нами были осуществлены также работы по привязке котельной к сетям инженерно-технического обеспечения:

- прокладка подземного газопровода из полиэтиленовых труб ПЭ80 SDR11 Ø160х14,6 методом наклонно-направленного бурения;
- прокладка водопровода из полиэтиленовых труб ПЭ100 SDR11 Ø110х10;
- прокладка надземных и подземных тепловых сетей в сборных железобетонных каналах Ду300;
- подключение электроснабжения от двух ВЛ-6кВ (основной источник и резервный) с установкой двух комплектных трансформаторных подстанций.

Тип: блочно-модульная котельная
Тепловая мощность: 6 МВт
Основное топливо: природный газ
Аварийное топливо: дизельное
Температурный режим: 105/70 ºC
Вид работ: проектирование, прохождение экспертизы, изготовление, строительно-монтажные, пуско-наладочные работы
Основное оборудование: 2 водогрейных котла «Энтророс» (Россия), горелки комбинированные «Oilon» (Финляндия)
Дата начала/окончания работ: июль - ноябрь 2014г.

Водогрейная котельная предназначена для теплоснабжения коммунально-бытового сектора, обеспечения объектов п. Новая Вилга бесперебойным снабжением тепловой энергией.

Котельная полностью автоматизирована, работает без постоянного присутствия обслуживающего персонала, с выводом информации о состоянии систем на диспетчерский пульт.

Разработка проектно-изыскательной документации с прохождением экспертизы составила 3 месяца и велась параллельно с поставкой основного оборудования и строительно-монтажными работами. Все работы «под ключ» были выполнены за 5 месяцев с момента подписания контракта.

Тип: узловая котельная
Тепловая мощность: 2,82 МВт
Основное топливо: природный газ
Аварийное топливо: нет
Температурный режим: 95/70 ºC
Основное оборудование: два водогрейных котла BuderusLogano SK755-1200 производства Buderus с модулируемыми горелками R75A M CIB Unigas и один котел Logano SK755-420 с модулируемой горелкой NG550 M CIB Unigas
Вид работ: проектирование, изготовление, строительно-монтажные, пуско-наладочные работы
Дата начала/окончания работ: 2017 г.

Тип:блочно-модульная котельная
Тепловая мощность: 1,24 МВт
Основное топливо: природный газ
Аварийное топливо: дизельное топливо
Температурный режим: 95/70 ºC
Основное оборудование: два водогрейных котла ViessmannVitoplex 100 PV1 мощностью 620 кВт с горелками фирмы Wieshaupt WM-GL10/3-A, исп. ZM-T
Вид работ: проектирование, изготовление, монтаж, пуско-наладочные работы
Дата начала/окончания работ: июль - октябрь 2010г.

Котельная располагается на территории внутреннего двора профессионального учебного заведения. На вводе газопровода в котельную установлена ГРУ с одной линией редуцирования, байпасом и узлом учета газа на базе комплекса СГ-ЭК.

Склад для хранения жидкого топлива представляет собой пристроенное к котельной помещение с пятью баками вместительностью по 2 м³ каждый.

Нами были проделаны работы по прокладке газопровода среднего давления ПЭ80 SDR11 диаметром 63, методом горизонтально-направленного бурения в стесненных условиях под дорожным полотном ул. Белинского между улицами Елкина и Советской, с установкой VermeerNavigator Д24х40А и с устройством нескольких рабочих и приемных котлованов. Общая протяженность газопровода до котельной составляет 480 м.

Прокладка трубопроводов тепловых сетей выполнена бесканально. В качестве материала труб использованы стальные трубы с индустриальной тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке. Арматура использовалась с выводом в ковер, что позволило уйти от необходимости устройства тепловых камер и значительно упростило эксплуатацию и затраты, а также уменьшило сроки монтажа.

Совместно с Уржумским водоканалом были проделаны работы по перекладке трубопровода хозяйственного водопровода под улицей Советская с Ду 50 (асбестовая труба) на диаметр 110 (полиэтиленовая труба) и с Ду 25 на диаметр 63.

В качестве резервного источника электроснабжения установлена дизель-генераторная установка АД-30С-Т400-2Р с двигателем Д-246.1 в погодозащитном контейнере «Север».

Аварийно-спасательный комплекс (АСК) представляет собой один из видов передвижной котельной. Это специализированное транспортное средство, предназначенное для быстрой ликвидации аварий на предприятиях, котельных и тепловых сетях. В составе комплекса имеется все необходимое оборудование и инструментарий для выполнения работ по устранению аварийной ситуации. Комплекс автономен, не требует внешнего подключения к электросетям, быстро развертывается в рабочее положение, имеет быстроразъемные соединения, гибкие шланги для тепловой сети, которые экономят время на экстренное подключение. Передвижная котельная состоит из одного блок-модуля на автомобильном полуприцепе.
Установленный в АСК дизельгенератор оснащен предпусковым подогревателем, что обеспечивает его запуск в сильные морозы.
Котельная двухконтурная, котловой контур заправлен антифризом ANTIFROGEN N, который не позволит «разморозиться» системе при ее хранении и увеличивает срок ее эксплуатации.

Тип: блочно-модульная котельная
Тепловая мощность: 3 МВт
Основное топливо: дизельное
Аварийное топливо: нет
Температурный режим: 95/70 ºC
Вид работ: проектирование, изготовление, монтаж, пуско-наладочные работы
Основное оборудование: 3 водогрейных котла Энтророс ТТ100, тепловой мощностью 1000 кВт каждый, c дизельными горелками CIB Unigas PG81 G-PR.S.RU.А
Дата начала/окончания работ: 2019 г.

Здание котельной состоит из трех блоков размерами 3,3х10,8 метра. Высота здания котельной - 3,4 метра. Здание выполнено из металлического каркаса с ограждающими конструкциями из сэндвич-панелей.

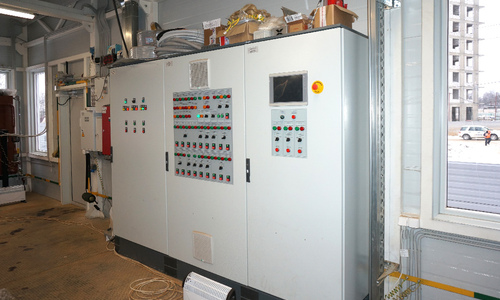

Автоматика котельной предусматривает удаленный контроль за работой котельной. Управление технологическим оборудованием, регулирование мощности и индикация состояния технологических процессов и оборудования происходит на щите управления котельной, а также на щите диспетчеризации. Автоматический режим управления является основным, а ручной – резервным.

Котельная предназначена для теплоснабжения существующих жилых и общественных зданий и сооружений микрорайона Радужный города Кирова.

Нами были осуществлены следующие виды работ по привязке котельной к сетям инженерно-технического обеспечения:

- прокладка полиэтиленового газопровода высокого давления (0,6 МПа) ПЭ100 SDR11 Ø160х14,6 с коэффициентом запаса прочности 2,8 с установкой ГРПШ;

- прокладка водопровода Ø159х4,5 с установкой коммерческого узла учета;

- прокладка надземных тепловых сетей Ø426х8,0;

- подключение электроснабжения от электросетей через установленную нами КТП;

- благоустройство территории, устройство площадки для автоцистерны, возведение ограждений и озеленение.

Тип: блочно-модульная котельная
Тепловая мощность: 4 МВт
Температурный режим: 105/75 ^оС
Основное оборудование: два водогрейных котла Vitoplex 100 PV1 тепловой мощностью 2000 кВт каждый производства «Viessmann» (Германия) с горелками Wieshaupt WM-G20/3-A
Вид работ: проектирование, изготовление, монтаж, пуско-наладочные работы
Дата начала/окончания работ: октябрь 2010 г. - февраль 2011 г.

Установленная котельная «Vitotherm 4000» вырабатывает тепло на отопление и вентиляцию торгового центра "GreenHaus" площадью 10 тыс. м² в сумме 1,8 МВт.

Дымовые трубы диаметром 400 мм и высотой 21 м от каждого котла индивидуально выполнены из нержавеющей стали с теплоизоляцией толщиной 25 мм, прикреплены на пространственную трехгранную ферму с поясами и решёткой из труб высотой 21 м. На газоходах от котлов установлены взрывные клапаны.

Тепловой схемой котельной предусмотрено регулирование температуры воды на отопление с коррекцией по температуре наружного воздуха (график 105/75 ^оС), подача воды на вентиляцию с постоянной температурой (график 105/75 ^оС). На вводе газопровода в котельную установлена ГРУ с одной линией редуцирования, байпасом и узлом учета газа на базе комплекса СГ-ЭК.

Функциональное назначение котельной – технологическое теплоснабжение (пар), теплоснабжение систем отопления, вентиляции, горячего водоснабжения административных и производственных зданий железнодорожной станции Зуевка.
Котельная обеспечивает потребителей горячей водой по температурному графику 95/70 °С (для систем отопления и вентиляции), 60 °С (для системы горячего водоснабжения) и насыщенным паром на технологические нужды давлением Р = 6 кг/см² и температурой t = 164 °С (технологическое теплоснабжение).

Тип: блочно-модульная котельная
Тепловая мощность: 13,5 МВт
Основное топливо: природный газ
Аварийное топливо: дизельное
Вид работ: проектирование, изготовление, монтаж, пуско-наладочные работы
Дата начала/окончания работ: июнь - октябрь 2010 г.

Котельная построена для отопления и технологических нужд ОАО «Домостроитель». Основным видом топлива является природный газ. В качестве аварийного топлива используется дизельное топливо, для которого сооружен склад аварийного топлива в подземном исполнении в 15 метрах от котельной.

До строительства блочно-модульной газовой котельной вопрос теплоснабжения решался с помощью котельной, работающей на опилках и щепке, которые подавались в котельную по специальному трубопроводу из цехов на территории предприятия.

Для топливоснабжения новой котельной был спроектирован и смонтирован газопровод, протяженностью 0,7 км.

Газопровод среднего давления до котельной ОАО «Домостроитель» выполнен из стальной трубы ГОСТ 10704-91 Ø159х4.5. Надземная часть газопровода проложена на стойках высотой 0,7 м от земли в тех местах, где отсутствует проезд транспорта и нет прохода людей. В местах пересечения с автодорогами - переход на высоте 5 метров. Газопровод по стенам зданий проложен на высоте, обеспечивающей возможность осмотра и ремонта газопровода. Также нашей компанией осуществлена прокладка полиэтиленового газопровода в футляре методом ГНБ в месте прохода трубопровода под автомобильной дорогой и ручьем, общей протяженностью 272 м.

Газооборудование котельной спроектировано с учетом работы трех котлов Vitomax 200-LW4.5, «Viessmann» (Германия). Котлы укомплектованы комбинированными блочными горелками ЕК8.700GL-R,ext. производства «ELCO KLOCKNER» (Швейцария).

Была произведена полная замена имеющихся тепловых сетей. Общая протяженность сетей составляет более 4,5 км. Замена была обусловлена плохим состоянием тепловой сети, изношенностью и несоответствием техническим характеристикам, необходимым для эффективной транспортировки теплоносителя.

При монтаже нового трубопровода были приняты все меры для его защиты от воздействия окружающей среды. Стальные трубы обработаны антикоррозийным покрытием. Выполнена теплоизоляция скорлупами из пенополиуретана с последующим покрытием тонколистовой оцинкованной сталью по всей протяженности трубопровода.

Также в ходе работ по реконструкции инженерных сетей был построен водопровод до котельной и смонтирована система канализации котельной.

Для электроснабжения котельной построена воздушная линия электропередач (ВЛ) 0,4 кВт от двух точек подключения до котельной.

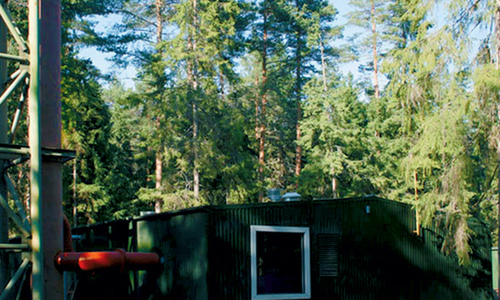

Тип: блочно-модульная котельная и комплекс инженерных коммуникаций «под ключ»
Тепловая мощность: 4,6 МВт
Основное топливо: дизельное
Аварийное топливо: нет
Вид работ: проектирование, строительство, монтаж, пуско-наладочные работы
Дата начала/окончания работ: февраль 2008 г. - ноябрь 2009.г.

Водогрейная котельная

Котельная располагается в трех модулях, выполненных в виде металлических конструкций, обшитых сэндвич-панелями. В котельной располагаются два водогрейных котла «Vitomax-100-2300», производства «Viessmann». Топливохранилище состоит из 18 резервуаров объемом 2 м^З каждый. Для осуществления подачи дизельного топлива в котельную установлены насосы Nocchi P.G.A. 60/40 (один — рабочий, второй — резервный), фильтры, запорная и регулирующая арматура.

Инженерные коммуникации:

• «Гелиопарк Бухта КоприноКлаб Отель»

Нашей компанией осуществлено проектирование систем отопления, водоснабжения и водоотведения, вентиляции и кондиционирования многофункционального здания с рабочим названием «Бизнес-центр». Также осуществлен весь монтаж инженерных коммуникаций «под ключ».

• Плавучий ресторан

Вместимость 180 мест. Представляет собой трехпалубный дебаркадер. На палубах надстроек кормы располагаются комфортабельные каюты. Подключение к тепловым сетям, системе хозяйственно-питьевого водопровода и системе горячего водоснабжения осуществляется от коммуникаций базы отдыха. Трубопроводы проложены под мостиком, соединяющим дебаркадер с сушей, с учетом компенсации длины в результате изменения уровня воды в реке. Сточные воды дебаркадера сначала поступают в накопительные емкости в трюме судна, а далее в сеть бытовой канализации на сушу.

• Наружные коммуникации базы отдыха «Коприно»

Тепловая сеть 4х-трубная. Расчетная тепловая нагрузка составляет 5,947 МВт. Протяженность теплотрассы 1,5 км. В проекте был выполнен гидравлический расчет с учетом существующих потребителей и проектируемой застройки. Расчет на прочность проведен в программе «Старт».

• Внутренние инженерные коммуникации домов отдыха «Коприно»

В качестве материала для трубопроводов систем горячего, холодного водоснабжения, системы отопления, а также системы «теплый пол» использован сшитый полиэтилен. Данный материал обладает лучшими качествами среди полимеров. Расчетный срок службы РЕХ трубопроводов равен сроку службы дома.

Котельная 1

Тип: блочно-модульная котельная
Тепловая мощность: 10,5 МВт
Основное топливо: природный газ
Аварийное топливо: дизельное
Вид работ: проектирование, изготовление, монтаж, пуско-наладочные работы
Дата начала/окончания работ: июнь - октябрь 2010 г.

Целью строительства данной котельной явилось обеспечение бесперебойной подачи тепловой энергии потребителям коммунального сектора на нужды отопления взамен существующей котельной.

Котельная представляет собой блочно-модульное сооружение из металлоконструкций, обшитых трехслойными сендвия-панелями, состоящее из 4-х модулей. В котельной установлены три котла Vitomax 100-LW М148 фирмы Viessmann 3,5 МВт.

Приготовление сетевой воды для системы отопления происходит по независимой двухконтурной схеме через пластинчатые теплообменники фирмы «Машинпекс». Отпуск тепла потребителю осуществляется по температурному графику в зависимости от температуры наружного воздуха.

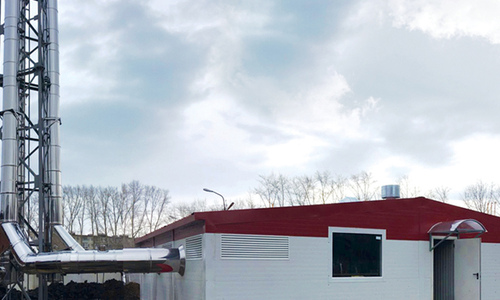

Дымовые газы удаляются через стальные утепленные газоходы, далее — через три дымовые трубы индивидуально от каждого котла. Дымовые трубы высотой 17 метров из нержавеющей стали диаметром Ø500 мм с теплоизоляцией толщиной 50 мм прикреплены на пространственную трехгранную ферму с поясами и решеткой из труб высотой 15,7 м.

На вводе газопровода в котельную расположена ГРУ с учетом расхода газа, также предусмотрен поагрегатный учет перед горелкой каждого котла.

Котельная 2

Тип: блочно-модульная котельная
Тепловая мощность: 6,4 МВт
Основное топливо: природный газ
Аварийное топливо: дизельное
Вид работ: проектирование, изготовление, монтаж, пуско-наладочные работы
Дата начала/окончания работ: июнь - октябрь 2010г.

В котельной установлены два котла: «Vitomax 100LW 3500» и «Vitomax 100LW 2900» . Горелочные устройства, работающие на газе и дизельном топливе, комбинированные типа ES 08.5000GL-VTZ3 исп. KL c клапаном MBVEF 420 производства фирмы «ELCO» Швейцария, оснащены газовой арматурой, установленной непосредственно перед горелками.

Автоматика безопасности горелок обеспечивает прекращение подачи газа на горение при аварийных ситуациях.

Нашей компанией были проделаны следующие работы по данному объекту:

• устройство монолитного фундамента под котельную размером 9,9х11,1 м;
• подключение котельной в газораспределительной сети ПЭ80 SDR11 Ø110;
• устройство выгребного колодца для сброса и охлаждения аварийных стоков около котельной;
• прокладка надземных тепловых сетей на опорах Ø273 со скорлупами ППУ общей протяженностью 35 м;
• прокладка хозяйственно-питьевого водопровода Ø110 методом ГНБ общей протяженностью 160 м;
• подключение основного вида электроснабжения от опоры ВЛ-10 кВ через установленную нашей компанией КТП;
• установка дизель-генераторной установки АД-100 в контейнере «Север» в качестве резервного источника электроснабжения;
• устройство склада аварийного топлива в подземном исполнении в виде двустенной емкости объемом 50 м³, находящегося на расстоянии 15 м от котельной;
• благоустройство территории, устройство площадки под автоцистерну, возведение ограждений и озеленение.
