Проектирование котельных в Москве от котельного завода «Termovolt»

Преимущества профессионального проекта

Проектирование – важный этап в производстве котельных установок. В проекте должны быть учтены все значимые исходные данные. После их анализа подбирается оптимальное оборудование и тепловые схемы.

От этого в дальнейшем будут зависеть множество факторов: стоимость изготовления котельной, стоимость монтажа котельной, затраты на ее эксплуатацию, эффективность работы котельной и стоимость ее обслуживания. От того, насколько разделы проекта соответствуют всем действующим нормам и требованиям зависит время согласования проекта в надзорных органах.Поэтому проектирование котельных – это ответственная работа, которую в нашей компании выполняет проектный отдел.

специалисты отдела имеют большой опыт работы;
большинство разработанных нами проектов были реализованы на нашем производстве;
все теоретические разработки были проверены и отработаны на практике;
разработаны собственные схемы, оптимизированы и обновлены ранее использованные схемы.

Этапы проектирования

Предпроектная подготовка

Разработка технического задания

Разработка проектной документации

Разработка рабочей документации

Создание проектно-сметной документации

Сопровождение при прохождении госэкспертизы

Авторский надзор

Технический надзор

Разделы проекта

Основные разделы

• Пояснительная записка (ПЗ)
• Архитектурно-строительные решения (АС)
• Конструкции металлические, включая дымовые трубы, газоходы наружные, площадки для обслуживания (КМ)
• Тепломеханические решения (включая химводоподготовку) (ТМ)
• Газоснабжение внутреннее (ГСВ) включая раздел внутрикотельное ГРУ с регулятором давления
• Топливопроводы внутренние (ТП)
• Отопление и вентиляция котельной (ОВ)
• Внутренний водопровод и канализация котельной (ВК)
• Автоматизация и КИП (АК)
• Силовое электрооборудование (ЭМ)
• Освещение, заземление, молниезащита (ЭО)
• Диспетчеризация (Д)
• ИТМ ГО ЧС
• Охрана окружающей среды (ООС)
• Энергоэффективность

Кроме разработки основного проекта котельной, наши специалисты выполняют проекты вспомогательных инженерных сетей и систем:

• Наружные газопроводы
• Наружные тепловые сети
• Водопровод и канализация
• Центральные тепловые пункты (ЦТП)
• Станции химводоподготовки

• Пояснительная записка (ПЗ)
• Архитектурно-строительные решения (АС)
• Конструкции металлические, включая дымовые трубы, газоходы наружные, площадки для обслуживания (КМ)
• Тепломеханические решения (включая химводоподготовку) (ТМ)
• Газоснабжение внутреннее (ГСВ) включая раздел внутрикотельное ГРУ с регулятором давления
• Топливопроводы внутренние (ТП)
• Отопление и вентиляция котельной (ОВ)
• Внутренний водопровод и канализация котельной (ВК)
• Автоматизация и КИП (АК)
• Силовое электрооборудование (ЭМ)
• Освещение, заземление, молниезащита (ЭО)
• Диспетчеризация (Д)
• ИТМ ГО ЧС
• Охрана окружающей среды (ООС)
• Энергоэффективность

• Наружные газопроводы
• Наружные тепловые сети
• Водопровод и канализация
• Центральные тепловые пункты (ЦТП)
• Станции химводоподготовки

Расчет стоимости котельной

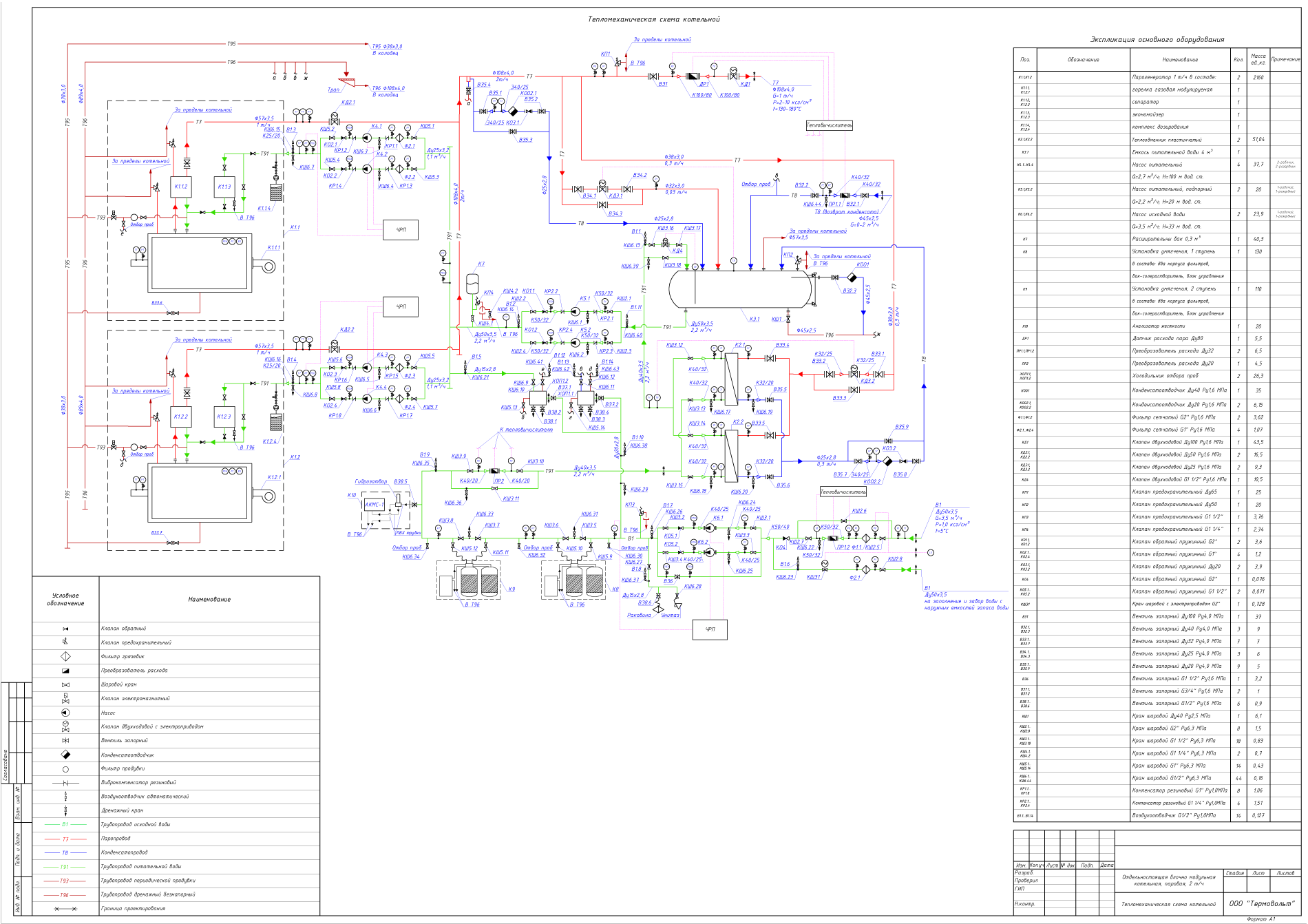

Позиция	Наименование	Количество	Примечание
К1.1,K1.2	Парогенератор 1 т/ч в составе:	2
К1.1.1, К1.2.1	горелка газовая модулируемая	1
К1.1.2, К1.2.2	сепаратор	1
К1.1.3, К1.2.3	экономайзер	1
К1.1.4, К1.2.4	комплекс дозирования	1
К2.1,K2.2	Теплообменник пластинчатый	2
К3.1	Емкость питательной воды 4 м³	1
К4.1...K4.4	Насос питательный Q=2,7 м³/ч; H=100 м вод. ст.	4	2-рабочих, 2-резервных
К5.1,K5.2	Насос питательный, подпорный Q=2,2 м³/ч; H=20 м вод. ст.	2	1-рабочий, 1-резервный
К6.1,K6.2	Насос исходной воды Q=3,5 м³/ч; H=33 м вод. ст.	2	1-рабочий, 1-резервный
К7	Расширительный бак 0,3 м³	1
К8	Установка умягчения, 1 ступень в составе: два корпуса фильтров, бак-солерастворитель, блок управления	1
К9	Установка умягчения, 2 ступень в составе: два корпуса фильтров, бак-солерастворитель, блок управления	1
К10	Анализатор жесткости	1
ДР1	Датчик расхода пара Ду80	1
ПР1.1,ПР1.2	Преобразователь расхода Ду32	2
ПР2	Преобразователь расхода Ду20	1
ХОП1.1, ХОП1.2	Холодильник отбора проб	2
КОО1	Конденсатоотводчик Ду40 Ру1,6 МПа	1
КОО2.1, КОО2.2	Конденсатоотводчик Ду20 Ру1,6 МПа	2
Ф1.1,Ф1.2	Фильтр сетчатый G2" Ру1,6 МПа	1
Ф2.1...Ф2.4	Фильтр сетчатый G1" Ру1,6 МПа	4
КД1	Клапан двухходовой Ду100 Ру1,6 МПа	1
КД2.1, КД2.2	Клапан двухходовой Ду50 Ру1,6 МПа	2
КД3.1, КД3.2	Клапан двухходовой Ду25 Ру1,6 МПа	2
КД4	Клапан двухходовой G1 1/2" Ру1,6 МПа	1
КП1	Клапан предохранительный Ду65	1
КП2	Клапан предохранительный Ду50	1
КП3	Клапан предохранительный G1 1/2"	1
КП4	Клапан предохранительный G1 1/4"	1
КО1.1, КО1.2	Клапан обратный пружинный G2"	2
КО2.1... КО2.4	Клапан обратный пружинный G1"	4
КО3.1, КО3.2	Клапан обратный пружинный Ду20	2
КО4	Клапан обратный пружинный G2"	1
КО5.1... КО5.2	Клапан обратный пружинный G1 1/2"	2
КШЭ1	Кран шаровой с электроприводом G2"	1
ВЗ1	Вентиль запорный Ду100 Ру4,0 МПа	1
ВЗ2.1, ВЗ2.3	Вентиль запорный Ду40 Ру4,0 МПа	3
ВЗ3.1... ВЗ3.7	Вентиль запорный Ду32 Ру4,0 МПа	7
ВЗ4.1... ВЗ4.3	Вентиль запорный Ду25 Ру4,0 МПа	3
ВЗ5.1... ВЗ5.9	Вентиль запорный Ду20 Ру4,0 МПа	9
ВЗ6	Вентиль запорный G1 1/2" Ру1,6 МПа	1
ВЗ7.1, ВЗ7.2	Вентиль запорный G3/4" Ру1,6 МПа	2
ВЗ8.1... ВЗ8.6	Вентиль запорный G1/2" Ру1,6 МПа	6
КШ1	Кран шаровой Ду40 Ру2,5 МПа	1
КШ2.1... КШ2.8	Кран шаровой G2" Ру6,3 МПа	8
КШ3.1... КШ3.18	Кран шаровой G1 1/2" Ру6,3 МПа	18
КШ4.1, КШ4.2	Кран шаровой G1 1/4" Ру6,3 МПа	2
КШ5.1... КШ5.14	Кран шаровой G1" Ру6,3 МПа	14
КШ6.1... КШ6.44	Кран шаровой G1/2" Ру6,3 МПа	44
КР1.1... КР1.8	Компенсатор резиновый G1" Ру1,0 МПа	8
КР2.1... КР2.4	Компенсатор резиновый G1 1/4" Ру1,0 МПа	4
В1.1...В1.14	Воздухоотводчик G1/2" Ру1,0 МПа	14

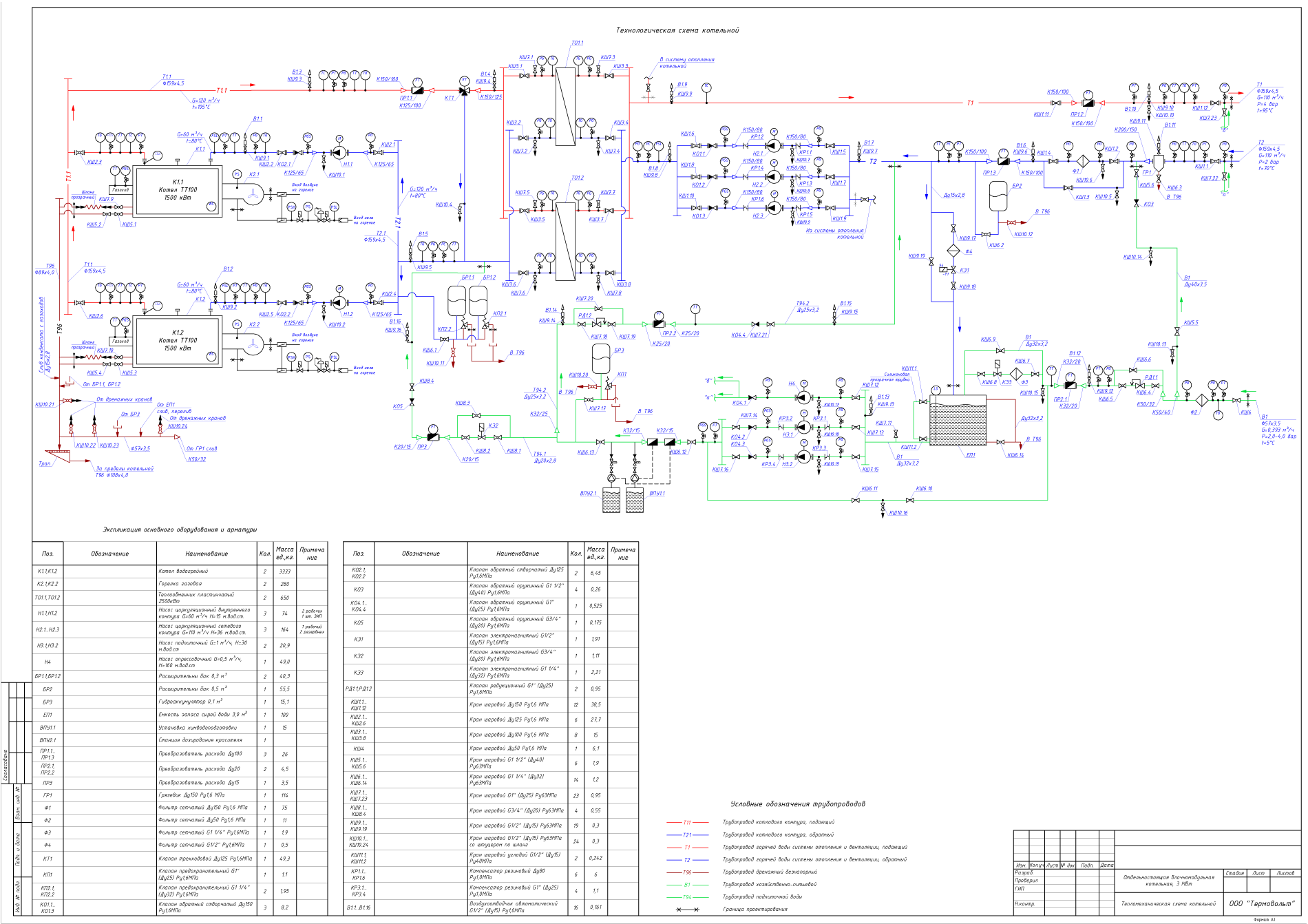

Позиция	Наименование	Количество
К1.1...1.2	Котел водогрейный, мощность 1000 кВт, Ру 0,6 МПа	2
К2.1...2.2	Горелка газовая модулируемая, мощность 1650 кВт	2
К3.1,К3.2	Теплообменник пластинчатый, мощность 1700 кВт	2
К4.1,К4.2	Насос циркуляционный внутреннего контура G=40 м³/ч H=16 м.вод.ст., диаметр рабочего колеса 225 мм	3
К5.1,К5.2	Насос циркуляционный сетевого контура G=70 м³/ч H=36 м.вод.ст., диаметр рабочего колеса 168мм	2
К6	Насос циркуляционный сетевого контура G=60 м³/ч H=30 м.вод.ст., диаметр рабочего колеса 152мм	1
К7.1,К7.2	Насос подпиточный G=0,9 м³/ч, H=31 м.вод.ст	2
К8	Насос опрессовочный G=1,0 м³/ч, H=160 м.вод.ст	1
К9	Бак расширительный (отопление), мембранный, объем 0,3 м³	1
К10.1, К10.2	Бак расширительный (отопление), мембранный, объем 0,5 м³	2
К11	Бак расширительный (водоснабжение), мембранный, объем 0,1 м³	1
К12	Емкость пластиковая, объем 3,0 м³	1
К13	Комплекс дозирования реагента	1
К14	Комплекс дозирования красителя	1
РЭ1.1...РЭ1.3	Расходомер электромагнитный, фланцевый Ду80, Ру2,5МПа	3
РЭ2.1, РЭ2.2	Расходомер электромагнитный, фланцевый Ду20, Ру2,5МПа	2
РЭ3	Расходомер электромагнитный, фланцевый Ду15, Ру2,5МПа	1
ФГ1	Фильтр грязевик, фланцевый, Ду125, Ру1,6 МПа	1
Ф1.1, Ф1.2	Фильтр сетчатый, фланцевый, Ду125, Ру1,6 МПа	2
Ф2	Фильтр сетчатый, фланцевый, Ду50, Ру1,6 МПа	1
Ф3	Фильтр сетчатый, резьбовой (вр-вр), G1 1/4", Ру1,6 МПа	1
Ф4	Фильтр сетчатый, резьбовой (вр-вр), G1/2", Ру1,6 МПа	1
КТ1	Клапан трехходовой, фланцевый, с эл. приводом, Ду125, Ру1,6 МПа	1
КП1	Клапан предохранительный-пропорциональный, резьбовой (вр-вр), G1 1/4", Ру1,6 МПа	1
КО1.1...КО1.5	Клапан обратный створчатый, межфланцевый, Ду125, Ру1,6 МПа	5
КО2	Клапан обратный пружинный, резьбовой (вр-вр), G1 1/2", Ру1,2 МПа	1
КО3.1...КО3.4	Клапан обратный пружинный, резьбовой (вр-вр), G1", Ру1,2 М Па	4
КО4	Клапан обратный пружинный, резьбовой (вр-вр), G3/4", Ру1,2 МПа	1
КЭ1	Клапан электромагнитный (НЗ), резьбовой (вр-вр), G1 1/4", Ру1,6 МПа	1
КЭ2	Клапан электромагнитный (НЗ), резьбовой (вр-вр), G3/4", Ру1,6 МПа	1
КЭ3	Клапан электромагнитный (НЗ), резьбовой (вр-вр), G1/2", Ру1,6 МПа	1
РД1.1, РД1.2	Регулятор давления (после себя НО), резьбовой (вр-вр), G1", Ру1,6 МПа	2
КШ1.1... КШ1.18	Кран шаровой, фланцевый, стальной, с мех. редуктором, Ду125, Ру1,6 МПа	18
КШ2.1... КШ2.8	Кран шаровой, фланцевый, стальной, с ручкой, Ду100, Ру1,6 МПа	8
КШ3	Кран шаровой, фланцевый, стальной, с ручкой, Ду50, Ру4,0 МПа	1
КШ4.1... КШ4.6	Кран шаровой, резьбовой (вр-вр), латунный, с ручкой, G1 1/2", Ру4,0 МПа	6
КШ5.1... КШ5.11	Кран шаровой, резьбовой (вр-вр), латунный, с ручкой, G1 1/4", Ру4,0 МПа	11
КШ6.1... КШ6.33	Кран шаровой, резьбовой (вр-вр), латунный, с ручкой, G1", Ру4,0 МПа	33
КШ7.1... КШ7.4	Кран шаровой, резьбовой (вр-вр), латунный, с ручкой, G3/4", Ру4,0 МПа	3
КШ8.1... КШ8.52	Кран шаровой, резьбовой (вр-вр), латунный, с ручкой, G1/2", Ру4,0 МПа	52
КШ9.1... КШ9.3	Кран шаровой, резьбовой (вр-вр), латунный, с ручкой, G1/2", Ру4,0 МПа	3
КР1.1... КР1.10	Компенсатор антивибрационный, фланцевый, резиновый, Ду65, Ру1,0 МПа	10
В1.1... В1.21	Воздухоотводчик автоматический, резьбовой (нр), G1/2", Ру1,0МПа	21

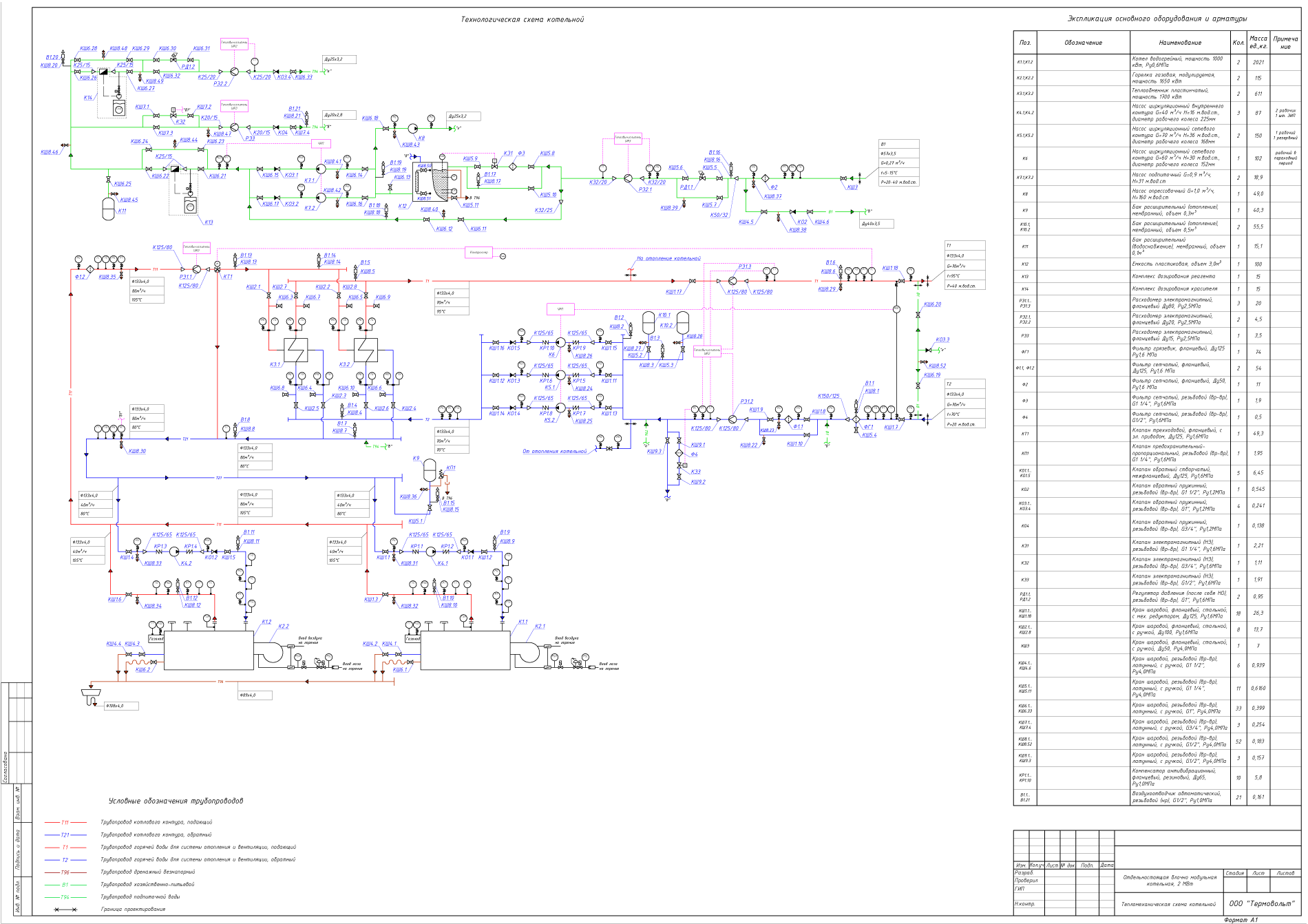

Позиция	Наименование	Количество
К1.1...1.2	Котел водогрейный, мощность ТТ100, 1500 кВт	2
К2.1...2.2	Горелка газовая	2
ТО1.1,ТО1.2	Теплообменник пластинчатый 2500кВт	2
Н1.1,Н1.2	Насос циркуляционный внутреннего контура G=60 м³/ч H=15 м.вод.ст.	3
Н2.1...Н2.3	Насос циркуляционный сетевого контура G=110 м³/ч H=36 м.вод.ст.	3
Н3.1,Н3.2	Насос подпиточный G=1 м³/ч, H=30 м.вод.ст	2
Н4	Насос опрессовочный G=0,5 м³/ч, H=160 м.вод.ст	1
БР1.1,БР1.2	Расширительный бак 0,3 м³	2
БР2	Расширительный бак 0,5 м³	1
БР3	Гидроаккумулятор 0,1 м³	1
ЕП1	Емкость запаса сырой воды 3,0 м³	1
ВПУ1.1	Установка химводоподготовки	1
ВПУ2.1	Станция дозирования красителя	1
ПР1.1... ПР1.3	Преобразователь расхода Ду100	3
ПР2.1, ПР2.2	Преобразователь расхода Ду20	2
ПР3	Преобразователь расхода Ду15	1
ГР1	Грязевик Ду150 Ру1,6 МПа	1
Ф1	Фильтр сетчатый Ду150 Ру1,6 МПа	1
Ф2	Фильтр сетчатый Ду50 Ру1,6 МПа	1
Ф3	Фильтр сетчатый G1 1/4" Ру1,6 МПа	1
Ф4	Фильтр сетчатый G1/2" Ру1,6 МПа	1
КТ1	Клапан трехходовой Ду125 Ру1,6 МПа	1
КП1	Клапан предохранительный G1" (Ду25) Ру1,6 МПа	1
КП2.1, КП2.2	Клапан предохранительный G1 1/4" (Ду32) Ру1,6 МПа	2
КО1.1... КО1.3	Клапан обратный створчатый Ду150 Ру1,6 МПа	3
КО2.1, КО2.2	Клапан обратный створчатый Ду125 Ру1,6 МПа	2
КО3	Клапан обратный пружинный G1 1/2" (Ду40) Ру1,6 МПа	4
КО4.1... КО4.4	Клапан обратный пружинный G1" (Ду25) Ру1,6 МПа	1
КО5	Клапан обратный пружинный G3/4" (Ду20) Ру1,6 МПа	1
КЭ1	Клапан электромагнитный G1/2" (Ду15) Ру1,6 МПа	1
КЭ2	Клапан электромагнитный G3/4" (Ду20) Ру1,6 МПа	1
КЭ3	Клапан электромагнитный G1 1/4" (Ду32) Ру1,6 МПа	1
РД1.1,РД1.2	Клапан редукционный G1" (Ду25) Ру1,6 МПа	2
КШ1.1... КШ1.12	Кран шаровой Ду150 Ру1,6 МПа	12
КШ2.1... КШ2.6	Кран шаровой Ду125 Ру1,6 МПа	6
КШ3.1... КШ3.8	Кран шаровой Ду100 Ру1,6 МПа	8
КШ4	Кран шаровой Ду50 Ру1,6 МПа	1
КШ5.1... КШ5.6	Кран шаровой G1 1/2" (Ду40) Ру63 МПа	6
КШ6.1... КШ6.14	Кран шаровой G1 1/4" (Ду32) Ру63 МПа	14
КШ7.1... КШ7.23	Кран шаровой G1" (Ду25) Ру63 МПа	23
КШ8.1... КШ8.4	Кран шаровой G3/4" (Ду20) Ру63 МПа	4
КШ9.1... КШ9.19	Кран шаровой G1/2" (Ду15) Ру63 МПа	19
КШ10.1... КШ10.24	Кран шаровой G1/2" (Ду15) Ру63 МПа со штуцером по шланг	24
КШ11.1, КШ11.2	Кран шаровой угловой G1/2" (Ду15) Ру40 МПа	2
КР1.1... КР1.6	Компенсатор резиновый Ду80 Ру1,0 МПа	6
КР3.1... КР3.4	Компенсатор резиновый G1" (Ду25) Ру1,0 МПа	4
В1.1...В1.16	Воздухоотводчик автоматический G1/2" (Ду15) Ру1,0 МПа	16

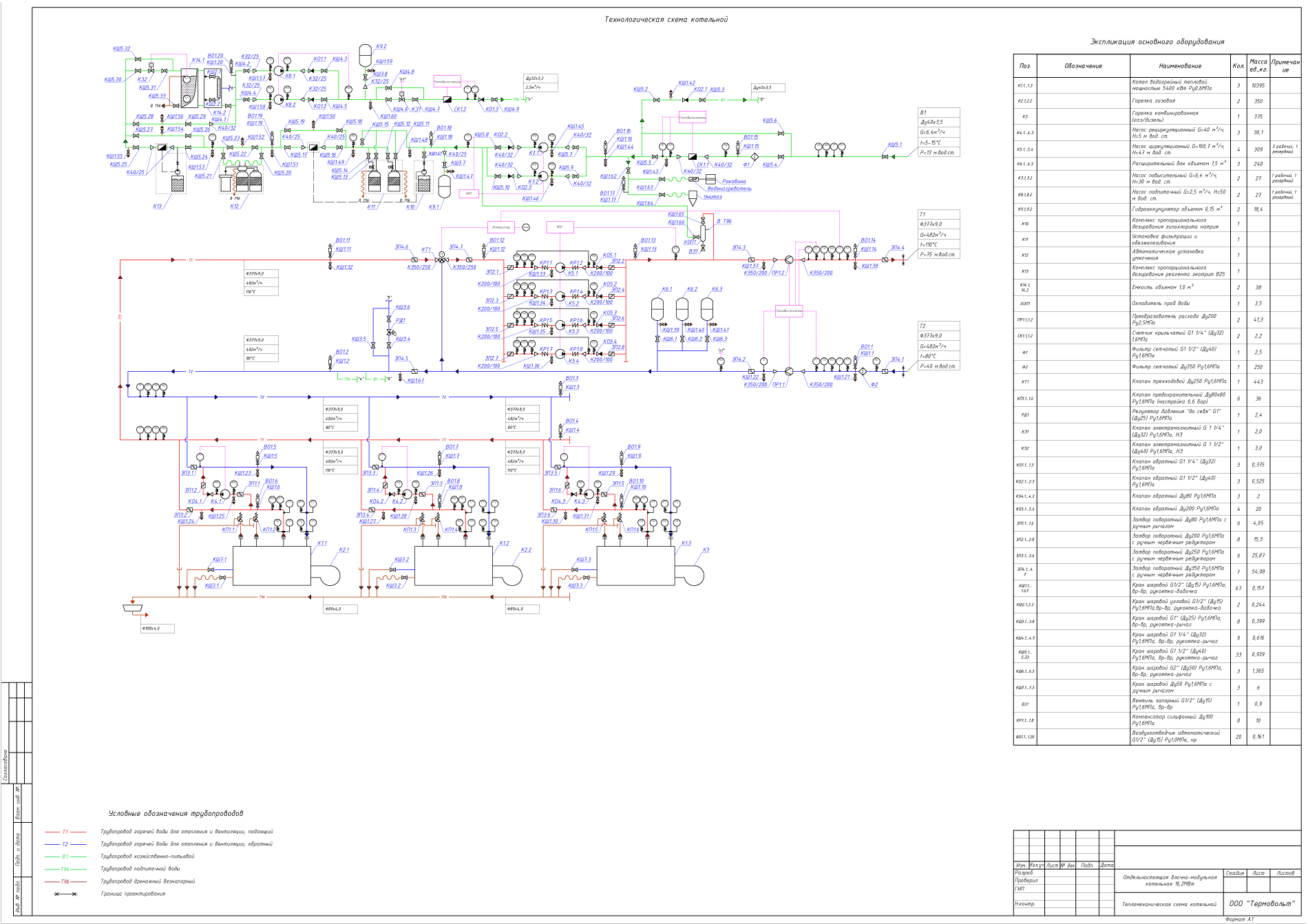

Позиция	Наименование	Количество	Примечание
К1.1...1.2	Котел водогрейный, мощность 1850кВт, Ру0,6МПа	2
К1.3	Котел водогрейный, мощность 333кВт, Ру0,6МПа	1
К2.1...2.2	Горелка газовая прогрессивная, мощность 450-2600 кВт	2
К2.3	Горелка газовая двухступенчатая, мощность 80-410 кВт	1
К3.1...3.3	Насос циркуляционный G=62,7 м3/ч, Н=37 м.вод.ст., N=11 кВт	3	2 раб., 1 резерв.
К4.1...4.2	Насос рециркуляционный G=16,35 м3/ч, Н=5 м.вод.ст., N=0,55 кВт	2
К5	Насос рециркуляционный G=2,65 м3/ч, Н=5 м.вод.ст., N=0,2 кВт	1
К6	Насос повысительный G=1,4 м3/ч, Н=17 м.вод.ст., N=1 кВт	1	Учтено в ВК
К7.1....7.2	Расширительный бак объемом 1,0 м³	2
К8	Гидроаккумулятор объемом 0,15 м³	1	Учтено в ВК
К9.1	Установка умягчения	1	Учтено в ВК
К9.1	Установка умягчения	1	Учтено в ВК
К10.1	Комплекс дозирования реагента ЭКОТРИТ В-27	1	Учтено в ВК
К10.1	Комплекс дозирования реагента ЭКОТРИТ В-22	1	Учтено в ВК
ПР1.1,1.2	Расходомер индукционный, фланцевый, стальной, Ду150 Ру2,5МПа	2
ПР2.1	Расходомер индукционный, фланцевый, стальной, Ду20 Ру2,5МПа	1
СК1	Счетчик крыльчатый, резьбовой (нр-нр), латунный, G3/4", Ру1,6МПа	1
Ф1	Фильтр сетчатый, резьбовой (вр-вр), латунный, G1", Ру1,6МПа	1
Ф2	Фильтр сетчатый, фланцевый, чугунный, Ду200, Ру1,6МПа	1
КП1.1...1.4	Клапан предохранительный-сбросной, фланевый, стальной, Ду65х100, Ру1,6МПа	4
КП2.1	Клапан предохранительный-сбросной, фланевый, стальной, Ду50х80, Ру1,6МПа	1
КЭ1	Клапан электромагнитный (НЗ), резьбовой (вр-вр), латунный, G1", Ру0,7МПа	1
КО1.1...1.3	Клапан обратный, межфланцевый, чугунный, Ду125, Ру1,6МПа	3
КО2.1...2.2	Клапан обратный, межфланцевый, чугунный, Ду65, Ру1,6МПа	2
КО3.1...3.5	Клапан обратный, резьбовой (вр-вр), латунный, G1", Ру4,0МПа	5
КР1.1...1.6	Компенсатор антивибрационный, фланцевый, резиновый, Ду65, Ру1,0МПа	6
ЗП1.1...1.5	Затвор дисковый поворотный, межфланцевый, чугунный, с ручкой, Ду200, Ру1,6МПа	5
ЗП2.1...2.2	Затвор дисковый поворотный, межфланцевый, чугунный, с эл.приводом, Ду200, Ру1,6МПа	2
ЗП3.1...3.6	Затвор дисковый поворотный, межфланцевый, чугунный, с ручкой, Ду125, Ру1,6МПа	6
ЗП4.1	Затвор дисковый поворотный, межфланцевый, чугунный, с эл.приводом, Ду65, Ру1,6МПа	1
ЗП4.2...4.6	Затвор дисковый поворотный, межфланцевый, чугунный, с ручкой, Ду65, Ру1,6МПа	5
КШ1.1...1.2	Кран шаровой, резьбовой (вр-вр), латунный, с ручкой, G1 1/2", Ру1,6МПа	2
КШ2.1...2.4	Кран шаровой, резьбовой (вр-вр), латунный, с ручкой, G1 1/4", Ру1,6МПа	4
КШ3.1...27	Кран шаровой, резьбовой (вр-вр), латунный, с ручкой, G1", Ру1,6МПа	27	Учтено в ВК
КШ4.1...4.2	Кран шаровой, резьбовой (вр-вр), латунный, с ручкой, G1/2", Ру1,6МПа	2
КШ5	Кран шаровой, резьбовой (вр-вр), латунный, с ручкой, G3/4", Ру1,6МПа	1
КВ1.1...1.12	Кран шаровой, резьбовой (вр-вр), латунный, с ручкой, G1/2", Ру1,6МПа	12
В1.1...1.12	Воздухоотводчик автоматический, резьбовой (нр), латунный, G1/2", Ру1,0МПа	12
КД1.1...1.14	Кран шаровой, резьбовой (вр-вр), латунный, с ручкой, G1/2", Ру1,6МПа	14
КД2.1...2.10	Кран шаровой, резьбовой (вр-вр), латунный, с ручкой, G1/2", Ру1,6МПа	10	Учтено в ВК

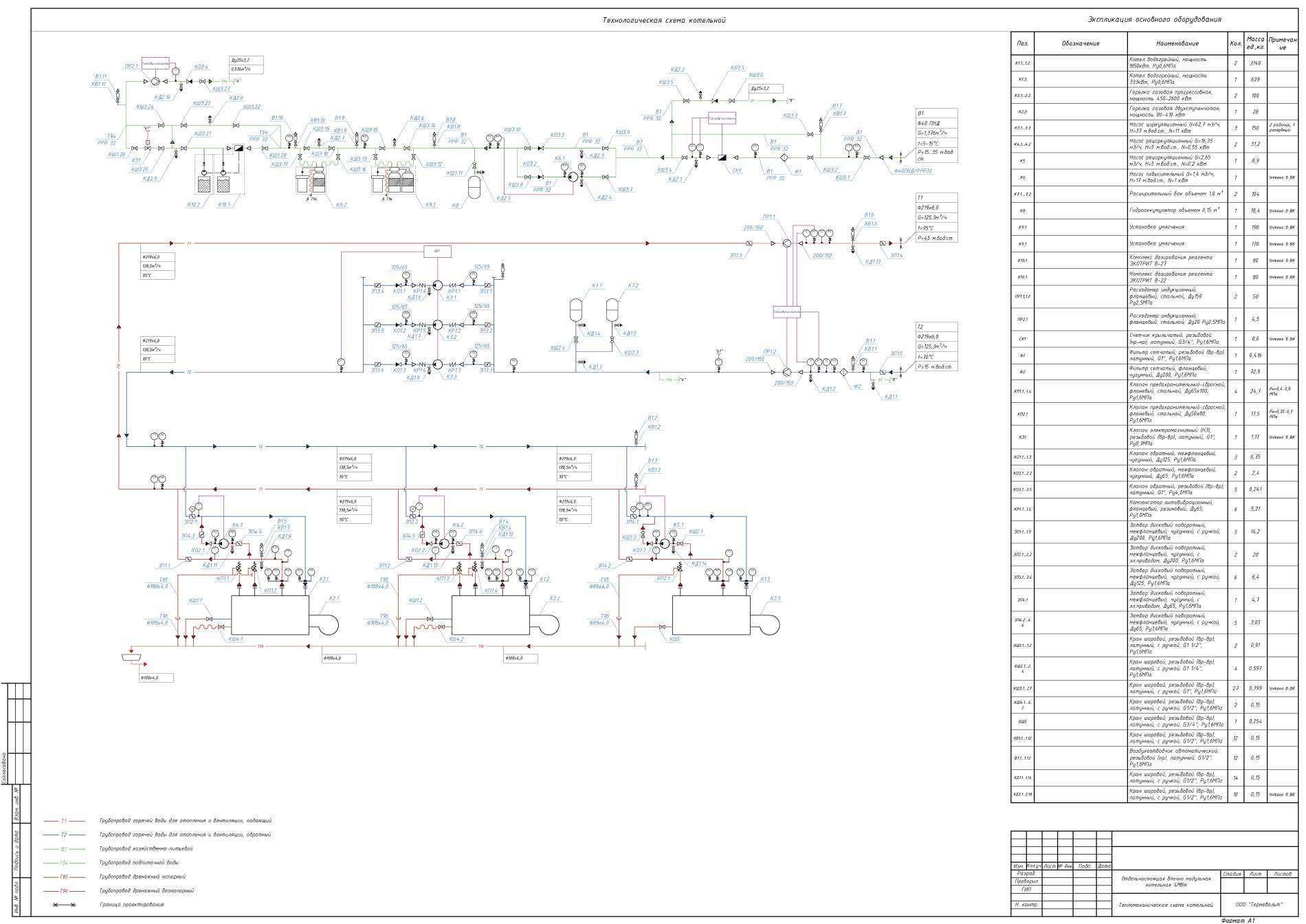

Позиция	Наименование	Количество	Примечание
К1.1...1.3	Котел водогрейный, мощность 2500 кВт	3
К2.1...2.3	Горелка комбинированная	3
Н1.1...1.3	Насос циркуляционный G=110 м³/ч H=24 м.вод.ст.	3	3 рабочих, 1 шт - ЗИП
Н2.1...2.2	Насос подпиточный G=1 м³/ч, H=24 м.вод.ст	2	Учтено в ВК, 1 резервный
Н3	Насос опрессовочный G=0,5 м³/ч, H=160 м.вод.ст	1	Учтено в ВК
БР1.1,БР1.2	Расширительны бак 1,0 м³	2
БР2	Гидроаккумулятор 0,1 м³	1	Учтено в ВК
ЕП1	Емкость подпиточной воды 3,0 м³	1
ВПУ1.1	Установка химводоподготовки	1	Учтено в ВК
ПР1.1...ПР1.2	Преобразователь расхода Ду150	2
ПР2.1,ПР2.2	Преобразователь расхода Ду20	2	Учтено в ВК
ГР1	Грязевик Ду250 Ру=1,6 МПа	1
Ф1.1...1.2	Фильтр сетчатый Ду250 Ру=1,6 МПа	2
Ф2	Фильтр сетчатый Ду50 Ру=1,6 МПа	1	Учтено в ВК
Ф3	Фильтр сетчатый G1 1/4" Ру=1,6 МПа	1	Учтено в ВК
Ф4	Фильтр сетчатый G1/2" Ру=1,6 МПа	1
КО1.1...КО1.3	Клапан обратный створчатый Ду150	3
КО2	Клапан обратный пружинный G 1 1/2"	1	Учтено в ВК
КО3.1...КО3.4	Клапан обратный пружинный G 1"	4	Учтено в ВК
КЭ1	Клапан электромагнитный G 1 1/4"	1	Учтено в ВК
КЭ2	Клапан электромагнитный G 1/2"	1
РД1.1,РД1.2	Клапан редукционный G 1"	2	Учтено в ВК
КШ1.1...КШ1.2	Кран шаровой Ду250 Ру=1,6 МПа	2
КШ2.1...КШ2.9	Кран шаровой Ду150 Ру=1,6 МПа	9
КШ3.1...3.6	Кран шаровой Ду65 Ру=1,6 МПа	6
КШ4	Кран шаровой Ду50 Ру=1,6 МПа	1	Учтено в ВК
КШ5.1...5.8	Кран шаровой муфтовый, Ду40 Ру=1,6 МПа	8	Учтено в ВК
КШ6.1...6.9	Кран шаровой муфтовый, Ду32 Ру=1,6 МПа	9	Учтено в ВК
КШ7.1...7.19	Кран шаровой муфтовый, Ду25 Ру=1,6 МПа	19	Учтено в ВК
КШ7.20...7.21	Кран шаровой муфтовый, Ду32 Ру=1,6 МПа	2
КШ9.1...9.3	Кран шаровой муфтовый, Ду15 Ру=1,6 МПа	3
КШ9.4...9.5	Кран шаровой муфтовый, Ду15 Ру=1,6 МПа	2
КД1.1...1.10	Кран шаровой Ду15 Ру=1,6 МПа	10
КД1.11...1.18	Кран шаровой Ду15 Ру=1,6 МПа	8	Учтено в ВК
КВ1.1...1.8	Кран шаровой Ду15 Ру=1,6 МПа	8
КВ1.9...1.12	Кран шаровой Ду15 Ру=1,6 МПа	4	Учтено в ВК
КВ1.13	Кран шаровой Ду15 Ру=1,6 МПа	1
В1.1...1.8	Воздухоотводчик автоматический G1/2"	8
В1.9...1.12	Воздухоотводчик автоматический G1/2"	4	Учтено в ВК
В1.13	Воздухоотводчик автоматический G1/2"	1
КР1.1...1.3	Компенсатор резиновый Ду125 Ру=1,0 МПа	3
КР2.1...2.3	Компенсатор резиновый Ду100 Ру=1,0 МПа	3
КР3.1...КР3.4	Компенсатор резиновый G 1" Ру=1,0 МПа	4	Учтено в ВК
КРД1.1...1.3	Клапан регулирующий двухходовой, Ду50, KVS=40 м³/ч, с приводом	3
КП1	Клапан предохранительный G 1"	1

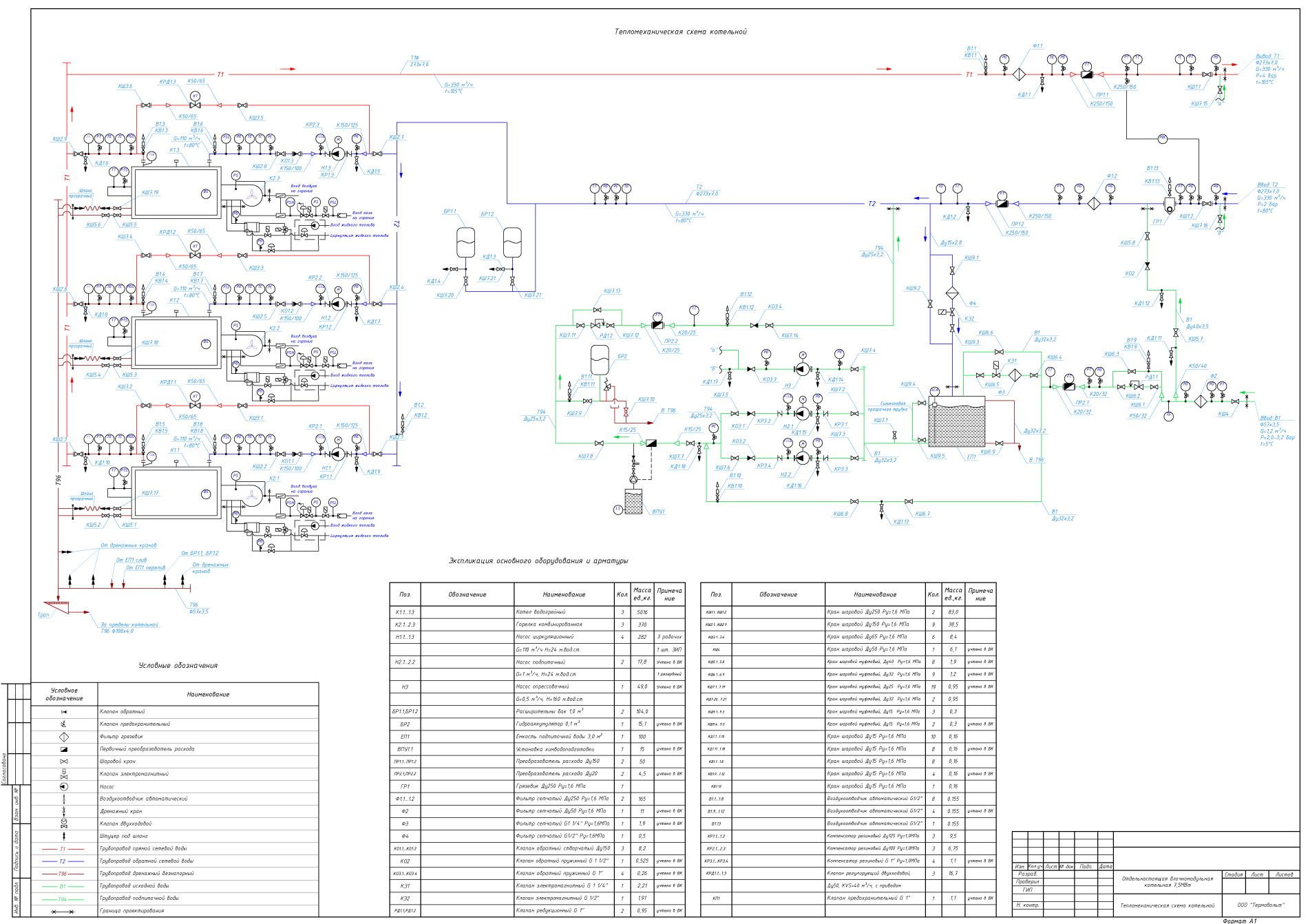

Позиция	Наименование	Количество
К1.1...1.3	Котел водогрейный тепловой мощностью 5400 кВт Ру 0,6 МПа	3
К2.1, 2.2	Горелка газовая	2
К3	Горелка комбинированная (газ/дизель)	1
К4.1...4.3	Насос рециркуляционный G=40 м³/ч, Н=5 м вод. ст.	3
К5.1...5.4	Насос циркуляционный G=160,7 м³/ч, Н=47 м вод. ст.	4
К6.1...6.3	Расширительный бак объемом 1,5 м³	3
К7.1,7.2	Насос повысительный G=6,4 м³/ч, Н=30 м вод. ст.	2
К8.1,8.2	Насос подпиточный G=2,5 м³/ч, Н=50 м вод. ст.	2
К9.1,9.2	Гидроаккумулятор объемом 0,15 м³	2
К10	Комплекс пропорционального дозирования гипохлорита натрия	1
К11	Установка фильтрации и обезжелезивания	1
К12	Автоматическая установка умягчения	1
К13	Комплекс пропорционального дозирования реагента экотрит В25	1
К14.1, 14.2	Емкость объемом 1,0 м³	2
ХОП1	Охладитель проб воды	1
ПР1.1,1.2	Преобразователь расхода Ду200 Ру2,5 МПа	2
СК1.1,1.2	Счетчик крыльчатый G1 1/4" (Ду32) 1,6 МПа	2
Ф1	Фильтр сетчатый G1 1/2" (Ду40) Ру1,6 МПа	1
Ф2	Фильтр сетчатый Ду350 Ру1,6 МПа	1
КТ1	Клапан трехходовой Ду250 Ру1,6 МПа	1
КП1.1..1.6	Клапан предохранительный Ду80х80 Ру1,6 МПа (настройка 6,6 бар)	6
РД1	Регулятор давления "до себя" G1" (Ду25) Ру1,6 МПа	1
КЭ1	Клапан электромагнитный G 1 1/4" (Ду32) Ру1,6 МПа, НЗ	1
КЭ2	Клапан электромагнитный G 1 1/2" (Ду40) Ру1,6 МПа, НЗ	1
КО1.1...1.3	Клапан обратный G1 1/4" (Ду32) Ру1,6 МПа	3
КО2.1...2.3	Клапан обратный G1 1/2" (Ду40) Ру1,6 МПа	3
КО4.1...4.3	Клапан обратный Ду80 Ру1,6 МПа	3
КО5.1...5.4	Клапан обратный Ду200 Ру1,6 МПа	4
ЗП1.1...1.6	Затвор поворотный Ду80 Ру1,6 МПа с ручным рычагом	6
ЗП2.1...2.8	Затвор поворотный Ду200 Ру1,6 МПа с ручным червячным редуктором	8
ЗП3.1...3.6	Затвор поворотный Ду250 Ру1,6 МПа с ручным червячным редуктором	6
ЗП4.1...4.7	Затвор поворотный Ду350 Ру1,6 МПа с ручным червячным редуктором	7
КШ1.1...1.67	Кран шаровой G1/2" (Ду15) Ру1,6 МПа, вр-вр, рукоятка-бабочка	67
КШ2.1,2.2	Кран шаровой угловой G1/2" (Ду15) Ру1,6 МПа,вр-вр, рукоятка-бабочка	2
КШ3.1...3.8	Кран шаровой G1" (Ду25) Ру1,6 МПа, вр-вр, рукоятка-рычаг	8
КШ4.1...4.9	Кран шаровой G1 1/4" (Ду32) Ру1,6 МПа, вр-вр, рукоятка-рычаг	9
КШ5.1...5.33	Кран шаровой G1 1/2" (Ду40) Ру1,6 МПа, вр-вр, рукоятка-рычаг	33
КШ6.1...6.3	Кран шаровой G2" (Ду50) Ру1,6 МПа, вр-вр, рукоятка-рычаг	3
КШ7.1...7.3	Кран шаровой Ду50 Ру1,6 МПа с ручным рычагом	3
ВЗ1	Вентиль запорный G1/2" (Ду15) Ру1,6 МПа, вр-вр	1
КР1.1...1.8	Компенсатор сильфонный Ду100 Ру1,6 МПа	8
ВО1.1...1.20	Воздухоотводчик автоматический G1/2" (Ду15) Ру1,0 МПа, нр	20

Учитывая большое разнообразие комплектации и технических характеристик котельных, нами была разработана специальная программа для расчета стоимости котельной в онлайн режиме. Введите параметры котельной, которые вам нужны и программа самостоятельно, в течение 5 минут, выдаст вам стоимость вашей котельной с учетом ваших вводных параметров.

Если у вас есть только общие данные по вашей будущей котельной, вы можете заполнить опросный лист на нашем сайте. Отправьте его нам и наши специалисты подберут нужную комплектацию и вышлют вам коммерческое предложение.

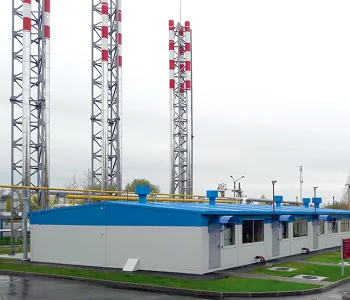

Реализованные объекты
