Блочно-модульные котельные

БМК сейчас являются самым распространенным решением в сфере отопления.
Все наши котельные сдаются «под ключ» с полным комплектом проектной и рабочей документации.

Реализованные объекты

Блочно-модульная котельная (пгт Мурыгино)

Блочно-модульная котельная (пгт Мурыгино)

Блочно-модульная котельная (пгт Кумены)

Блочно-модульная котельная (пгт Кумены)

Модульная паровая котельная (г. Лянтор)

Модульная паровая котельная (г. Лянтор)

Блочно-модульная пароводогрейная котельная (г. Зуевка)

Блочно-модульная пароводогрейная котельная (г. Зуевка)

Блочно-модульные котельные (пгт Красная Поляна)

Блочно-модульные котельные (пгт Красная Поляна)

Блочно-модульная котельная (г. Комсомольск-на Амуре)

Блочно-модульная котельная (г. Комсомольск-на Амуре)

Смотреть все

Бесплатная консультация специалиста

Получить консультацию

Расчет стоимости котельной

Учитывая большое разнообразие комплектации и технических характеристик котельных, нами была разработана специальная программа для расчета стоимости котельной в онлайн режиме. Введите параметры котельной, которые вам нужны и программа самостоятельно, в течение 5 минут, выдаст вам стоимость вашей котельной с учетом ваших вводных параметров.

Если у вас есть только общие данные по вашей будущей котельной, вы можете заполнить опросный лист на нашем сайте. Отправьте его нам и наши специалисты подберут нужную комплектацию и вышлют вам коммерческое предложение.

Ориентировочные стоимости котельных

В таблице представлены усредненные стоимости котельных в зависимости от их мощности. Итоговая стоимость котельной складывается из ее комплектации, транспортных расходов, стоимости монтажа и пусконаладки. Для точного определения стоимости вашей котельной вы можете воспользоваться нашим онлайн калькулятором или сделать запрос на получение коммерческого предложения.

Мощность (МВт) Цена котельной (руб, с НДС) Характеристики
Газ Дизель Газ\Дизель
0.24 6,386,208 6,306,255 7,458,248 Buderus, 2 котла
0.38 6,814,525 6,716,994 8,088,736 Buderus, 2 котла
0.5 7,025,479 6,912,031 8,456,651 Buderus, 2 котла
0.6 7,217,958 6,921,847 8,649,129 Buderus, 2 котла
0.72 7,527,467 7,208,998 8,886,834 Buderus, 2 котла
0.84 7,979,141 7,659,761 9,338,509 Buderus, 2 котла
1 9,111,926 8,198,111 10,532,958 Buderus, 2 котла
1.2 9,492,074 9,299,554 10,825,584 Buderus, 2 котла
1.46 10,372,084 10,073,578 12,139,759 Buderus, 2 котла
1.64 10,808,741 10,323,769 12,584,612 Buderus, 2 котла
2.08 12,051,584 11,092,087 13,518,276 Buderus, 2 котла
2.4 12,671,751 11,301,987 14,419,308 Buderus, 2 котла
2.8 13,966,842 11,981,155 15,094,428 Buderus, 2 котла
3.7 20,173,908 18,048,264 22,356,278 Buderus, 2 котла
5 20,582,691 18,781,364 22,761,399 Bosch, 2 котла
6.1 23,660,974 21,142,166 26,004,176 Bosch, 2 котла
7.4 26,357,528 22,501,558 28,762,925 Bosch, 2 котла
8.4 29,911,115 25,773,051 32,289,013 Bosch, 2 котла
10.4 35,177,848 31,278,074 38,260,765 Bosch, 2 котла
12.6 46,725,149 40,799,679 49,805,929 Bosch, 3 котла
15.6 52,568,684 47,138,364 56,706,992 Bosch, 3 котла
20.8 65,232,920 58,995,001 70,437,805 Bosch, 4 котла

Мы уверены в качестве наших котельных. Поэтому предлагаем своим заказчикам расширенную гарантию сроком до 5 лет на всю нашу продукцию

Подробнее

Узлы и агрегаты

Котлы

Горелки

Система топливоснабжения

Насосное оборудование

Водоподготовка

Система поддержания давления

Автоматика и диспетчеризация

Резервное топливо

Блок-модуль

Система дымовых труб

Производство БМК

БМК состоят из одного или нескольких блоков с оборудованием, собранных в единую конструкцию
Габариты блоков подбираются с учетом устанавливаемого оборудования и учитывают возможность транспортировки автомобильным или железнодорожным транспортом
Несущей конструкцией блоков является металлокаркас, установленный на многослойном утепленном полу из металлических листов на каркасе из металлического швеллера. Внешние стены и крыша блоков обшиваются сендвич-панелями с утеплителем
Основные условия для используемых материалов – негорючесть, прочность и легкость
В процессе изготовления внутренних элементов модулей они просвечиваются рентгеном для проверки качества сварных швов. Это предотвращает в дальнейшем возможность протечек
Изготовленные модули собираются в единую котельную и проверяется ее работа на холостом ходу. После проверки котельная разъединяется на отдельные блок-модули для отправки на место монтажа
Перед отгрузкой блок-модули упаковываются в термоусадочную пленку, предотвращающую попадание мусора, пыли и влаги, и транспортируются к месту установки котельной
На предварительно залитом фундаменте блоки собираются в целую котельную, устанавливаются дымовые трубы. Производится подключение котельной к внешним сетям
После подключения проводятся пуско-наладочные работы (ПНР) в котельной. После успешного завершения ПНР котельная сдается заказчику

БМК состоят из одного или нескольких блоков с оборудованием, собранных в единую конструкцию

Габариты блоков подбираются с учетом устанавливаемого оборудования и учитывают возможность транспортировки автомобильным или железнодорожным транспортом

Несущей конструкцией блоков является металлокаркас, установленный на многослойном утепленном полу из металлических листов на каркасе из металлического швеллера. Внешние стены и крыша блоков обшиваются сендвич-панелями с утеплителем

Основные условия для используемых материалов – негорючесть, прочность и легкость

В процессе изготовления внутренних элементов модулей они просвечиваются рентгеном для проверки качества сварных швов. Это предотвращает в дальнейшем возможность протечек

Изготовленные модули собираются в единую котельную и проверяется ее работа на холостом ходу. После проверки котельная разъединяется на отдельные блок-модули для отправки на место монтажа

Перед отгрузкой блок-модули упаковываются в термоусадочную пленку, предотвращающую попадание мусора, пыли и влаги, и транспортируются к месту установки котельной

На предварительно залитом фундаменте блоки собираются в целую котельную, устанавливаются дымовые трубы. Производится подключение котельной к внешним сетям

После подключения проводятся пуско-наладочные работы (ПНР) в котельной. После успешного завершения ПНР котельная сдается заказчику

Виды БМК

Смотреть все виды котельных

Преимущества БМК

Отсутствие затрат на капитальное строительство

Не нужно тратить деньги на возведение мощного фундамента, строительство самого здания. БМК – это продукт максимальной заводской готовности, который включает в себя и само здание котельной. При этом материалы используются прочные, но недорогие по сравнению со зданием капитальной постройки.

Сокращение затрат на строительство и обслуживание тепловых сетей

БМК можно размещать максимально близко к объектам отопления. Это позволяет сокращать протяженность тепловых сетей, что в дальнейшем сокращает затраты на их эксплуатацию. Эти факторы уменьшают себестоимость тепловой энергии при использовании котельной.

Короткие сроки изготовления и монтажа

Котельная собирается в заводских условиях, при изготовлении используются элементы-заготовки, большинство работ автоматизировано и производится на специальных станках. Производство котельной на заводе позволяет не зависеть от погодных условий, которые при строительстве объекта на месте могут значительно повлиять на сроки сдачи котельной.

Заводское качество изготовления

При изготовлении котельной на заводе все элементы котельной проходят множество проверок. Они изготавливаются на станках, что повышает их качество обработки и исключает человеческий фактор. Блоки котельной, как единый элемент, проходят множество проверок на разных этапах производства. И основной плюс -  происходит тестовый запуск работы самой котельной на холостом ходу. Только после этого она отправляется на место монтажа.

Мобильность и автономность

Блок-модули котельной по своим габаритам рассчитаны на транспортировку до места монтажа автомобильным и железнодорожным транспортом. Это позволяет устанавливать такие котельные практически в любой географической точке. Также, благодаря своей конструкции, котельную можно впоследствии разобрать, перевезти в другое место, вновь собрать, подключить к внешним сетям и использовать по назначению на новом месте. Это очень выгодный вариант для работы на месторождениях, на нефтяных приисках и в других местах не постоянной дислокации отапливаемых объектов.

Возможность увеличения мощности за счет добавления новых блок-модулей

Не надо возводить новую, более мощную котельную. Достаточно заказать изготовление дополнительных модулей, и вы получите более мощную котельную с минимальными затратами.

Отсутствие затрат на капитальное строительство

Не нужно тратить деньги на возведение мощного фундамента, строительство самого здания. БМК – это продукт максимальной заводской готовности, который включает в себя и само здание котельной. При этом материалы используются прочные, но недорогие по сравнению со зданием капитальной постройки.

Сокращение затрат на строительство и обслуживание тепловых сетей

БМК можно размещать максимально близко к объектам отопления. Это позволяет сокращать протяженность тепловых сетей, что в дальнейшем сокращает затраты на их эксплуатацию. Эти факторы уменьшают себестоимость тепловой энергии при использовании котельной.

Короткие сроки изготовления и монтажа

Котельная собирается в заводских условиях, при изготовлении используются элементы-заготовки, большинство работ автоматизировано и производится на специальных станках. Производство котельной на заводе позволяет не зависеть от погодных условий, которые при строительстве объекта на месте могут значительно повлиять на сроки сдачи котельной.

Заводское качество изготовления

При изготовлении котельной на заводе все элементы котельной проходят множество проверок. Они изготавливаются на станках, что повышает их качество обработки и исключает человеческий фактор. Блоки котельной, как единый элемент, проходят множество проверок на разных этапах производства. И основной плюс -  происходит тестовый запуск работы самой котельной на холостом ходу. Только после этого она отправляется на место монтажа.

Мобильность и автономность

Блок-модули котельной по своим габаритам рассчитаны на транспортировку до места монтажа автомобильным и железнодорожным транспортом. Это позволяет устанавливать такие котельные практически в любой географической точке. Также, благодаря своей конструкции, котельную можно впоследствии разобрать, перевезти в другое место, вновь собрать, подключить к внешним сетям и использовать по назначению на новом месте. Это очень выгодный вариант для работы на месторождениях, на нефтяных приисках и в других местах не постоянной дислокации отапливаемых объектов.

Возможность увеличения мощности за счет добавления новых блок-модулей

Не надо возводить новую, более мощную котельную. Достаточно заказать изготовление дополнительных модулей, и вы получите более мощную котельную с минимальными затратами.

Недостатки БМК

При таком большом количестве преимуществ недостатков у БМК практически нет.
Самый существенный недостаток – это ограничение по мощности.
Обычно мощность БМК не превышает 30-40 МВт.
Котельные выше этой мощности обычно изготавливаются стационарными.
Это связано с техническими особенностями устанавливаемого оборудования и особенностями изготовления котельных. Также при большой мощности стационарные котельные будут более надежными в работе и более простыми в эксплуатации.

При таком большом количестве преимуществ недостатков у БМК практически нет.
Самый существенный недостаток – это ограничение по мощности.
Обычно мощность БМК не превышает 30-40 МВт.
Котельные выше этой мощности обычно изготавливаются стационарными.
Это связано с техническими особенностями устанавливаемого оборудования и особенностями изготовления котельных. Также при большой мощности стационарные котельные будут более надежными в работе и более простыми в эксплуатации.

Видео производства БМК

3D тур по БМК

Этапы изготовления котельных:

1

Расчет стоимости котельной

Включает в себя подбор оптимального оборудования (в соответствии с требованиями заказчика, места монтажа, назначения работы котельной) и предоставление коммерческого предложения на поставку котельной заказчику

2

Разработка проектной и рабочей документации

ПД выполняется в соответствии с ПП № 87 и подлежит прохождению экспертизы. ПД состоит из текстовой и графической частей. Содержит описание, чертежи, схемы принятых технических и иных решений, пояснения, ссылки на нормативные и технические документы и результаты расчетов, обосновывающие принятые решения. РД необходима для сдачи объекта в эксплуатацию. Это те чертежи и текстовый материал, которые используются непосредственно при производстве котельной. ПД является основой для разработки РД.

3

Разработка проектно-сметной документации

ПСД – это раздел ПД, который разрабатывается с целью определения стоимости работ и оборудования, необходимых для изготовления котельной. В дополнение к текстовой и графической части в ПСД есть еще расчетная часть с предварительными сметами, которые в конце раздела объединяются в сводный отчет.

4

Сопровождение прохождения экспертизы

В процессе экспертной оценки проектной документации государственным органом в проект могут вноситься замечания и корректировки. Учет данных замечаний и внесение корректировок в проект является услугой по сопровождению прохождения экспертизы. Разработчик проекта ведет работу с ним до полного согласования проекта.

5

Изготовление блоков на заводе

Включает в себя изготовление металлокаркаса, обшивку стен и крыши, установку оборудования и обвязок, проверку сварных соединений и работоспособности котельной на холостом ходу.

6

Поставка котельной на место монтажа

На данном этапе блок-модули и узлы котельной упаковываются в термопленку и отправляются автомобильным или железнодорожным транспортом на место монтажа.

7

Монтаж котельной на месте размещения

После доставки и разгрузки блок-модули устанавливаются на предварительно подготовленное место монтажа. Для отдельно стоящих БМК основным условием начала монтажа является подготовка фундамента для установки котельной и дымовых труб. Установленные модули и их оборудование соединяются в единую котельную.

8

Подключение котельной к внешним сетям

Установленная котельная подключается к внешним сетям: подача и отведение воды, подача топлива, тепловые сети.

9

Пуско-наладочные работы в котельной

Данный вид работ производится с целью тестирования работы систем котельной, устранения выявленных отклонений в работе оборудования, оптимизации работы котельной в заданных режимах и условиях. Все параметры работы котельной выводятся на заданный проектный уровень и должны соответствовать изначальным требованиям заказчика.

10

Ввод котельной в эксплуатацию

После успешного завершения пуско-наладочных работ, проведения осмотра котельной инспектором Федеральной службы по экологическому, технологическому и атомному надзору, получения официального разрешения на эксплуатацию котельной готовится документ о том, что запущенная котельная соответствует правилам и нормам, допускающим ее дальнейшее использование.

Включает в себя подбор оптимального оборудования (в соответствии с требованиями заказчика, места монтажа, назначения работы котельной) и предоставление коммерческого предложения на поставку котельной заказчику

ПД выполняется в соответствии с ПП № 87 и подлежит прохождению экспертизы. ПД состоит из текстовой и графической частей. Содержит описание, чертежи, схемы принятых технических и иных решений, пояснения, ссылки на нормативные и технические документы и результаты расчетов, обосновывающие принятые решения. РД необходима для сдачи объекта в эксплуатацию. Это те чертежи и текстовый материал, которые используются непосредственно при производстве котельной. ПД является основой для разработки РД.

ПСД – это раздел ПД, который разрабатывается с целью определения стоимости работ и оборудования, необходимых для изготовления котельной. В дополнение к текстовой и графической части в ПСД есть еще расчетная часть с предварительными сметами, которые в конце раздела объединяются в сводный отчет.

В процессе экспертной оценки проектной документации государственным органом в проект могут вноситься замечания и корректировки. Учет данных замечаний и внесение корректировок в проект является услугой по сопровождению прохождения экспертизы. Разработчик проекта ведет работу с ним до полного согласования проекта.

Включает в себя изготовление металлокаркаса, обшивку стен и крыши, установку оборудования и обвязок, проверку сварных соединений и работоспособности котельной на холостом ходу.

На данном этапе блок-модули и узлы котельной упаковываются в термопленку и отправляются автомобильным или железнодорожным транспортом на место монтажа.

После доставки и разгрузки блок-модули устанавливаются на предварительно подготовленное место монтажа. Для отдельно стоящих БМК основным условием начала монтажа является подготовка фундамента для установки котельной и дымовых труб. Установленные модули и их оборудование соединяются в единую котельную.

Установленная котельная подключается к внешним сетям: подача и отведение воды, подача топлива, тепловые сети.

Данный вид работ производится с целью тестирования работы систем котельной, устранения выявленных отклонений в работе оборудования, оптимизации работы котельной в заданных режимах и условиях. Все параметры работы котельной выводятся на заданный проектный уровень и должны соответствовать изначальным требованиям заказчика.

После успешного завершения пуско-наладочных работ, проведения осмотра котельной инспектором Федеральной службы по экологическому, технологическому и атомному надзору, получения официального разрешения на эксплуатацию котельной готовится документ о том, что запущенная котельная соответствует правилам и нормам, допускающим ее дальнейшее использование.

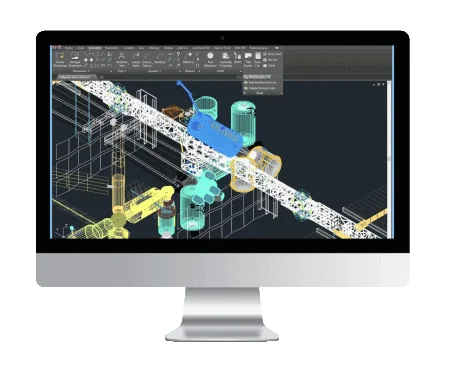

Проектирование котельных

Большинство изготовленных нами котельных были спроектированы нашим проектным отделом. Правильно разработанный и качественный проект позволяет оптимально подобрать качественное оборудование и технологические решения с учетом изначально запланированного бюджета. Опыт работы и большое количество реализованных объектов позволяют нам учесть все требования и особенности в проектировании, изготовлении, транспортировке, монтаже, строительстве и дальнейшей эксплуатации котельных, которые положительно влияют на эффективность их работы, снижение затрат на обслуживание котельных. Все это повышает окупаемость нашей продукции для наших заказчиков. Также при разработке проектов мы учитываем требования заказчика, поэтому все наши проекты имеют индивидуальные решения и не являются типовыми.

Мы сдаем наши котельные с полным пакетом документов, необходимых для ввода котельной в эксплуатацию: паспорт на котельную, руководство по эксплуатации, проектная документация, сертификаты, акты.
